1. Ce este optimizarea topologică?

Optimizarea topologică este o metodă avansată de proiectare care permite distribuirea inteligentă a materialului într-un spațiu definit, ținând cont de încărcări, condiții de limită și diverse constrângeri. Folosind algoritmi computaționali, această tehnică identifică regiunile esențiale pentru rezistență și elimină materialul inutil, rezultând structuri mai ușoare, mai eficiente și mai performante.

2. Importanța în proiectarea modernă

Adoptată pe scară largă în industrii precum aeronautica, auto și robotică, optimizarea topologică a revoluționat procesul de dezvoltare a produselor. Unul dintre cele mai mari avantaje este reducerea semnificativă a consumului de material, ceea ce nu doar că scade costurile, dar contribuie și la sustenabilitate. Prin minimizarea masei componentelor, se obțin structuri mai ușoare, importante pentru îmbunătățirea eficienței energetice și a performanței dinamice.

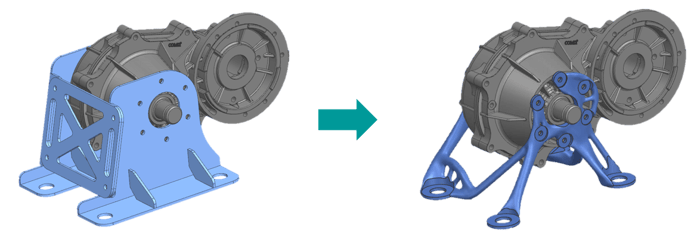

Rezultatul procesului de optimizare topologică cu Siemens NX CAD

În plus, această metodă permite explorarea unor geometrii imposibil de realizat prin abordările tradiționale de proiectare CAD. Formele organice rezultate sunt perfect adaptate pentru fabricația aditivă, unde libertatea de design este aproape nelimitată. Pe lângă reducerea greutății și optimizarea materialelor, optimizarea topologică îmbunătățește și proprietățile mecanice, crescând rigiditatea și rezistența componentelor.

3. Principiile de bază ale optimizării topologice

3.1. Definirea spațiului de proiectare și a constrângerilor

Procesul începe cu definirea clară a spațiului de proiectare și a constrângerilor. Spațiul de proiectare reprezintă volumul maxim în care materialul poate fi distribuit pentru componenta optimizată, incluzând limitele geometrice și zonele unde materialul poate fi adăugat sau eliminat. În NX CAD, utilizatorii pot modela rapid acest spațiu folosind funcții intuitive integrate în software.

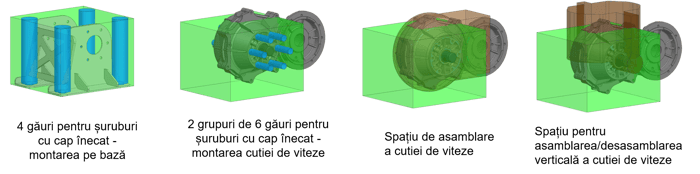

Definirea spațiului de proiectare și a constrângerilor

Pe de altă parte, constrângerile ghidează optimizarea și pot impune limitarea volumului de material utilizat, menținerea integrității structurale sau respectarea unor standarde de fabricație. Se stabilesc, de asemenea, proprietățile materialului (densitate, elasticitate, rezistență) și încărcările aplicate (statice, dinamice, termice).

3.2. Algoritmi și metode de calcul

Unul dintre cele mai importante instrumente ale optimizării topologice este Metoda Elementului Finit (FEM), care descompune modelul în elemente mici pentru a analiza cum reacționează fiecare parte la solicitări. NX CAD facilitează acest proces prin integrarea algoritmilor avansați care permit utilizatorilor să redistribuie materialul eficient.

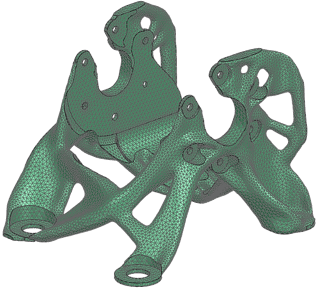

Utilizarea FEM în optimizarea topologică

Metodele de optimizare pot fi împărțite în mai multe categorii:

• Algoritmi bazați pe gradient, precum Interior-Point sau Programarea Secvențială Pătratică (SQP), care ajustează distribuția materialului pe baza unor ecuații matematice avansate.
• Metode metaeuristice, cum ar fi algoritmii genetici, care simulează procese evolutive pentru a găsi cea mai bună variantă posibilă.
• Metoda SIMP (Solid Isotropic Material with Penalization), una dintre cele mai utilizate tehnici, care ajustează proprietățile materialului în funcție de densitatea optimizată.
• Optimizarea multi-obiectiv, folosită atunci când trebuie echilibrate mai multe criterii, cum ar fi reducerea masei și maximizarea rigidității.

Studiile arată că metoda Interior-Point oferă rezultate excelente atât în ceea ce privește eficiența computațională, cât și calitatea soluțiilor obținute. Alegerea metodei depinde însă de complexitatea proiectului și de cerințele specifice de fabricație.

4. Aplicații în diverse industrii

Optimizarea topologică este utilizată pe scară largă în industriile auto și aerospațială pentru a crea structuri mai ușoare și mai eficiente. În industria auto, această tehnică joacă un rol esențial în proiectarea componentelor structurale ale șasiului și caroseriei.

În domeniul aeronautic, optimizarea topologică este folosită pentru proiectarea structurilor de aeronave, precum nervurile de rigidizare și consolele. Aceasta permite crearea de componente cu performanțe ridicate și greutate redusă, aspect crucial pentru industria aerospațială, unde fiecare kilogram eliminat contribuie la reducerea consumului de combustibil.

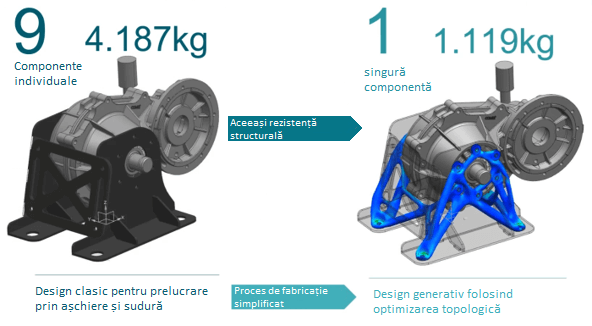

Reducerea greutății în urma procesului de optimizare topologică

NX CAD integrează perfect optimizarea, proiectarea și simularea într-o singură aplicație, eliminând necesitatea importurilor și exporturilor, și permițând realizarea directă a structurilor optimizate pentru fabricația aditivă (imprimare 3D).

5. Avantajele utilizării optimizării topologice

5.1. Reducerea costurilor și economisirea de materiale

Optimizarea topologică aduce economii semnificative prin reducerea consumului de materiale și energie. Aceasta permite crearea unor structuri ușoare și eficiente, esențiale în industrii precum aeronautica și auto.

De asemenea, prin analiza comportamentului materialelor și redistribuirea acestora în funcție de încărcările aplicate, optimizarea reduce semnificativ costurile de fabricație, deoarece se evită risipa de material.

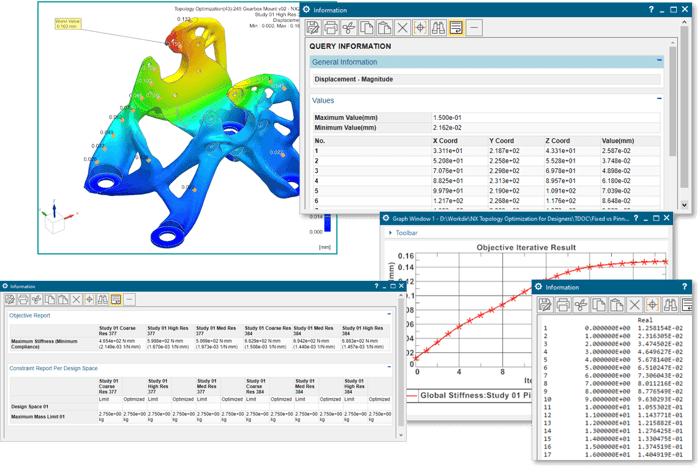

Optimizarea unei componente

5.2. Timpul de dezvoltare și inovația

Această tehnică permite accelerarea procesului de dezvoltare a produselor, prin eliminarea etapelor de prototipurilor fizice tradiționale și facilitarea explorării unor forme complexe care ar fi greu de realizat prin metode convenționale.

De asemenea, integrarea optimizării topologice cu tehnologiile de imprimare 3D permite producerea directă a componentelor optimizate, simplificând procesul de fabricație și reducând numărul etapelor de prototipare.

5.3. Îmbunătățirea performanței

Pe lângă reducerea materialelor, optimizarea topologică contribuie la îmbunătățirea performanței produselor. Aceasta maximizează raportul între greutate și rezistență, fiind esențială în domenii unde performanța și greutatea sunt critice, cum ar fi în industria aerospațială.

În plus, optimizarea topologică permite dezvoltarea unor structuri cu proprietăți mecanice îmbunătățite, crescând rigiditatea și rezistența componentelor, ceea ce duce la o performanță generală mai bună a produsului final.

6. Provocări și tendințe viitoare

6.1. Integrarea cu tehnologiile de fabricație aditivă

Optimizarea topologică poate fi integrată eficient cu tehnologiile de fabricație aditivă (AM), deschizând noi posibilități pentru inovație în design și eficiență. Această combinație permite producerea directă a structurilor optimizate complexe, care ar fi imposibil sau impractice de fabricat prin metode tradiționale.

Tehnologiile AM multi-axiale îmbunătățesc procesul de fabricație prin permiterea depunerii flexibile a materialului în multiple orientări. În plus, optimizarea topologică poate fi adaptată pentru a lua în considerare constrângerile specifice AM, precum unghiurile de suprapunere și anizotropia materialului. Noile metode de optimizare topologică pentru AM multi-axial permit optimizarea simultană a distribuției densității și orientărilor de construcție.

6.2. Rolul inteligenței artificiale în optimizarea topologică

Inteligența artificială (AI) joacă un rol tot mai important în avansarea optimizării topologice prin NX CAD. Modelele AI pot accelera semnificativ procesul de optimizare reducând timpul necesar calculului cu până la 30%.

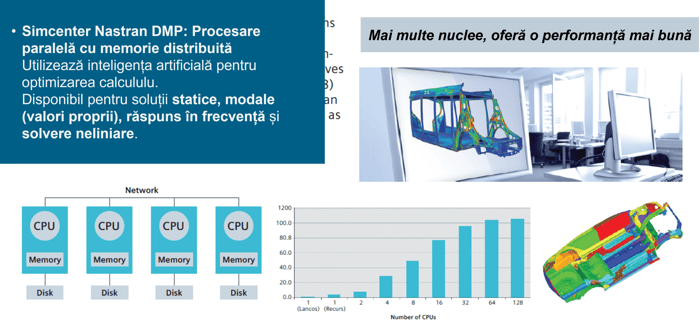

Folosirea AI în optimizarea timpilor de calcul

Rețelele neurale convoluționale pot ajuta la generarea rapidă a soluțiilor diverse oferind posibilitatea explorării alternativele design-urilor. De asemenea, AI poate prezice performanța structurală ghidând procesul de optimizare astfel încât să reducă necesitatea simulării costisitoare.

6.3. Tendințele viitoare includ

Tendințele viitoare includ dezvoltarea unor algoritmi de optimizare mai sofisticați și adaptivi, care folosesc AI și învățare automată. De asemenea, AI ar putea fi utilizată pentru a prezice și optimiza comportamentul anizotropic al materialelor AM. Integrarea optimizării topologice bazate pe AI cu fabricația aditivă ar putea duce la crearea unui proces complet automatizat de design și producție, permițând un nivel de eficiență și flexibilitate sporită în inginerie și design.
