Autor: Ștefan Cula

Siemens NX 2212, lansat în decembrie 2022, introduce noi funcționalități în NX CAM pentru a îmbunătăți eficiența și productivitatea. Descoperă aceste îmbunătățiri pentru programarea mașinilor CNC în cea mai recentă versiune.

Ce este nou în NX 2212 (decembrie 2022) | NX CAM de la Siemens?

În iunie 2022, Siemens introducea în NX CAM 2206 funcții noi precum operația de filetare automată (Thread Turn), suport pentru strunjirea pe axa U (U-Axis Turning), posibilitatea de inversare a direcției axului de rotație, vizualizarea traseului sculei în simulare și un modul nou de palpare pe mașină (On Machine Probing), îmbunătățind semnificativ eficiența și productivitatea în programarea CAM.

Cu noua versiune NX 2212, Siemens aduce noi capabilități puternice în NX CAM, inclusiv 3D Adaptive Roughing pentru strategii de frezare rapidă și eficientă, Guiding Curves pentru generarea automată a curbelor de ghidare, operația Face Mill Mid-Pass pentru prelucrarea suprafețelor plate complexe și funcționalitatea Turn-Milling pentru piese cilindrice și conice. Alte îmbunătățiri includ afișarea realistă a filetelor în timpul strunjirii, programare asistată de AI, și un add-on avansat pentru Wire EDM care oferă acces direct la baze de date tehnologice ale mașinilor de EDM.

Ce aduce nou NX CAM 2212

NX CAM 2212 introduce numeroase funcționalități noi și îmbunătățiri semnificative pentru a spori eficiența și productivitatea în programarea CAM. Printre principalele noutăți se numără:

• 3D Adaptive Roughing: Această nouă strategie de prelucrare de mare viteză înlocuiește Adaptive Milling și permite o programare mai rapidă și cicluri de prelucrare mai scurte. Include verificarea dinamică a coliziunilor portsculei, opțiunea pentru pereți subțiri și prelucrarea suprafețelor plane cu un model adaptiv.

• Guiding Curves: Oferă noi tipuri de modele de frezare, precum "morph by center path" și "offset by center path", folosind axa centrală definită topologic, eliminând necesitatea selectării manuale a curbelor de ghidare.

• Face Mill Mid-Pass: Permite crearea rapidă a traiectoriilor de scule pe suprafețe plate complexe, cum ar fi suprafețele de îmbinare ale carcaselor de mașini, cu opțiuni de evitare a găurilor și definire a offsetului.

• Turn-Milling: O strategie nouă de frezare rotativă pentru piese cilindrice și conice, simplificând programarea pieselor cu suprafețe simetrice și excentrice.

• Turning Threads IPW: Afișează simularea realistă a îndepărtării materialului în timpul prelucrării filetelor, permițând programatorilor să valideze rapid și precis operațiile de filetare.

• Programare asistată de Inteligență Artificială: Îmbunătățiri ale programării asistate de AI, care sugerează parametrii cei mai probabil folosiți, accelerând procesul de programare și asigurând repetabilitatea.

• NX CAM Wire EDM Advanced: Noul modul oferă acces direct la bazele de date tehnologice ale mașinilor de EDM, cum ar fi Agie-Charmilles, Mitsubishi și Fanuc, optimizând operațiile și eficiența programării operațiilor de tăiere cu fir.

Aceste îmbunătățiri contribuie la o programare mai eficientă, sigură și de înaltă calitate, îmbunătățind semnificativ experiența utilizatorilor în NX CAM.

► Operația nouă 3D adaptive roughing

Noua operație de frezare adaptivă 3D (3D Adaptive Roughing), care înlocuiește operația de frezare adaptivă (Adaptive Milling), permite o programare mai rapidă și cicluri de prelucrare mai scurte. Strategia de prelucrare de jos în sus poate fi utilizată pentru a îndepărta eficient materialul între nivelurile de prelucrare prin refrezarea pereților la fiecare nivel, urcând în trepte. Alte îmbunătățiri includ verificarea mai precisă a coliziunilor portsculei, opțiunea pentru pereți subțiri și prelucrarea suprafețelor plane folosind modelul adaptiv.

3D Adaptive Roughing este o strategie de frezare de mare viteză care acum include prelucrarea de jos în sus, opțiunea pentru pereți subțiri și prelucrarea suprafețelor plane

► Strategii noi pentru cu Guiding Curves Mid Pass Patterns

Guiding Curves Mid Pass Patterns oferă noi strategii de prelcurare care definesc automat curbele de ghidare. Utilizează axa mediană definită de centrul topologic al zonei de prelucrat. Anterior, utilizatorii trebuiau să selecteze manual curbele de ghidare. Noua strategie oferă flexibilitate pentru a crea treceri offset sau morfice folosind axa mediană, permițând programatorilor să creeze cele mai eficiente traiectorii de scule pentru orice piesă.

Strategia Guiding Curves Mid Pass Patterns utilizează centrul topologic al zonei prelucrate pentru a genera traiectorii de sculă, eliminând necesitatea selectării curbelor de ghidare

► Noua operație Face Mill Mid-Pass

Utilizând noua operație Face Mill Mid-Pass, programatorii pot crea rapid traiectorii ale sculelor pe suprafețe plane cu forme complexe, cum ar fi suprafețele de îmbinare ale blocurilor motor. Doar selectând suprafața, poți crea trasee inteligente care pot ignora sau tăia în jurul găurilor, precum și defini un offset. De asemenea, poate afișa materialul nefrezat utilizând tehnologia In-Process Workpiece (IPW), permițând programatorilor să creeze rapid traiectorii optimizate ale sculelor.

Operația Face Mill Mid-Pass este utilizată pentru a genera rapid traiectorii ale sculelor pe suprafețe plane cu forme complexe, cum ar fi suprafețele de îmbinare ale carcaselor de mașini

► Turn-Milling funcționalitate nouă pentru frezare cu axa C

Turn-Milling, o capacitate de frezare rotativă (cu axa C), este o nouă strategie de tăiere pentru piese cilindrice și conice. Aceasta simplifică programarea pieselor cu suprafețe simetrice și excentrice. Setările avansate, inclusiv limitele axiale și radiale, tipurile de angajare și secvențele de frezare, ajută la crearea traiectoriilor optime ale sculelor pentru aplicațiile tale. Poți programa atât operații de degroșare, cât și de finisare, folosind mai multe tipuri de scule, inclusiv freze cu plăcuțe, monobloc, ceramice, de carbură, rotunde și tip wiper.

Turn-Milling: o nouă strategie de frezare rotativă pentru piese cilindrice și conice, simplifică programarea pieselor simetrice și excentrice utilizând NX CAM

► Afișarea filetelor în IPW cu Turning Threads IPW

Turning Threads IPW permite o îndepărtare realistă a materialului în timpul simulării 3D a prelucrării filetelor prin strunjire, cum ar fi simularea bazată pe cod G în NX. Redarea detaliată a procesului de prelucrare permite programatorilor să valideze rapid și precis operațiile de filetare.

Turning Threads IPW permite o simulare exactă și realistă a îndepărtării materialului pentru operațiile de filetare prin strunjire în NX CAM

► Programarea asistată de AI

Programarea asistată de AI în NX CAM a fost îmbunătățită în cea mai recentă versiune. Pe lângă asistența în crearea de noi operațiuni, tehnologia AI te ajută acum și la editarea operațiilor. Învățând din cele mai bune practici de programare ale tale, NX prezice cei mai probabil folosiți parametri, prezentând un set minim de parametri, accelerând procesul de programare și asigurând repetabilitatea.

Programarea asistată de AI în NX CAM sugerează cei mai probabil folosiți parametri pe baza tiparelor fluxului tău de lucru, accelerând procesul de programare

► Noul modul avansat NX CAM Wire EDM

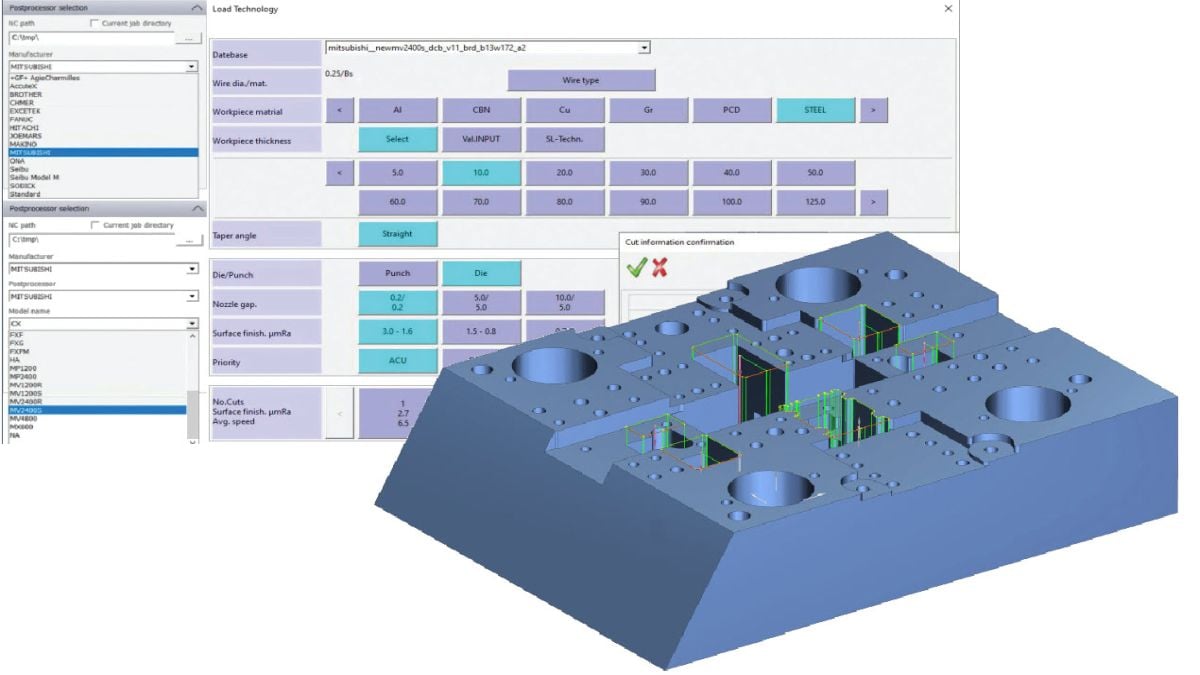

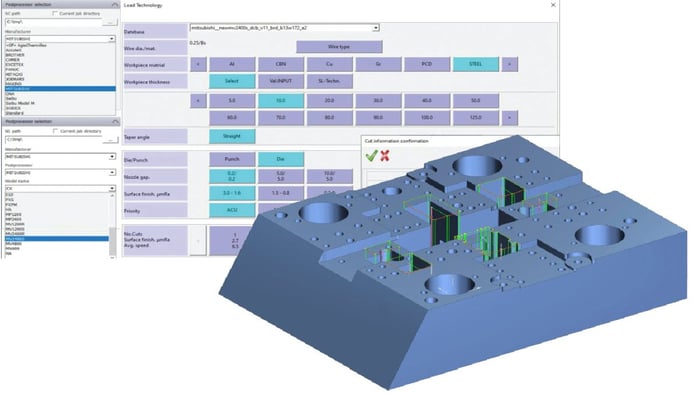

Noul modul avansat NX CAM Wire EDM, introdus în versiunea din octombrie, oferă funcționalitate de vârf pentru programarea unei game largi de mașini EDM cu fir. Acesta oferă acces direct la bazele de date tehnologice ale mașinilor-unelte pentru toate mașinile EDM cu fir comune, cum ar fi Agie-Charmilles, Mitsubishi și Fanuc.

Modulul avansat NX CAM Wire EDM oferă acces direct la bazele de date tehnologice ale mașinilor-unelte pentru mașinile EDM cu fir, inclusiv Agie-Charmilles, Mitsubishi, Fanuc și multe altele

Download Siemens NX 2212

Poți descărca noua versiune de NX direct de pe portalul pentru suport clienți Siemens:
Support Center > NX > Download >  NX 2212.

Aici vei găsi inclusiv ultimele update-uri majore (Maintenance Service Pack - MSP) și eventuale update-uri minore (hotfixuri).

Pentru acces, vei avea nevoie de un cont. Dacă nu ai deja cont pe portalul Support Center de la Siemens, poți să creezi ușor un cont folosind instrucțiunile din ghidul Cum să creezi un cont la Siemens Support Center.

Instalare NX 2212 și actualizare fișier de licență

Asigură-te că ai descărcat kitul de instalare NX și ai la îndemână fișierul nou de licență (cel pentru versiunea NX 2206 nu va funcționa).

Va fi nevoie să actualizezi serviciul de licențiere Siemens License Server sau să îl instalezi dacă nu era deja instalat. Urmează Ghid pas cu pas pentru instalarea Siemens License Server sau Ghid pas cu pas pentru actualizarea fișierului de licență Siemens.

Pentru instalarea sau update-ul NX, poți parcurge ghidul Ghid pas cu pas pentru instalarea Siemens NX.
