Introducere

Printre numeroasele module adiționale disponibile în Siemens NX, NX Routing Electrical reprezintă o suită integrată de unelte pentru proiectarea produselor care au în componență cabluri, tuburi, conducte și structuri metalice. Aceste unelte specifice fiecărui proces reduc timpul necesar pentru designul detaliat, îmbunătățesc calitatea produsului și transferă fără probleme informațiile despre produs între diferitele echipe implicate în dezvoltarea produsului: design logic, design fizic, analiză, fabricație și servicii.

Proiectarea traseelor de cabluri și conducte

NX Routing Electrical

NX Routing Electrical este o aplicație complet integrată, dedicată creării ansamblurilor de cablaje, oferind o flexibilitate mare în proiectarea și modificarea componentelor tipice, cum ar fi conectori, cabluri și izolatori. Printre funcționalitățile oferite se numără definirea interacțiunilor dintre conectori și cabluri, precum și comportamentul acestora atunci când ansamblul este modificat.

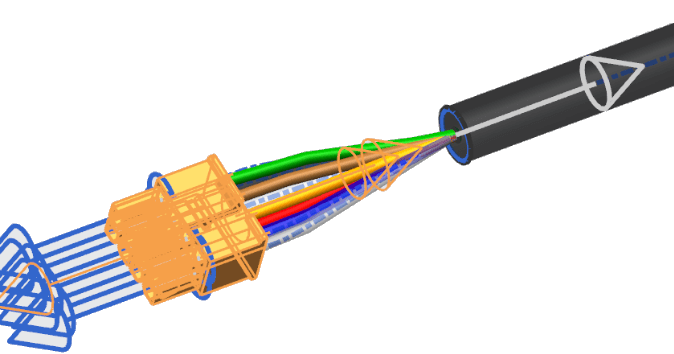

Detalierea unui cablu cu mai multe fire

Programul este compatibil și se integrează eficient cu alte aplicații de proiectare a PCB-urilor, de analiză a eficienței sistemului, fabricație, instalare și service. NX permite importul și exportul de date și informații către și dinspre alte aplicații, cum ar fi NX Schematics, CIM-Team E3 Series, Mentor Graphics' LCable sau CHS Tool Design, oferind astfel o flexibilitate de adaptare care să se alinieze cu nevoile companiei.

Renunțarea la prototiparea manuală

Cu NX Routing Electrical poți modela un cablaj electric direct într-un ansamblu existent, fără a mai fi necesar să construiești un prototip fizic. Astfel poți afla mai rapid informații legate de lungimile necesare de cablu, dacă acestea interferează cu componentele deja existente sau dacă este nevoie să adaugi cleme sau alte elemente de fixare. Acest lucru are ca rezultat simplificarea procesului de asamblare fizică, eliminând din erorile care pot apărea în timpul prototipării manuale.

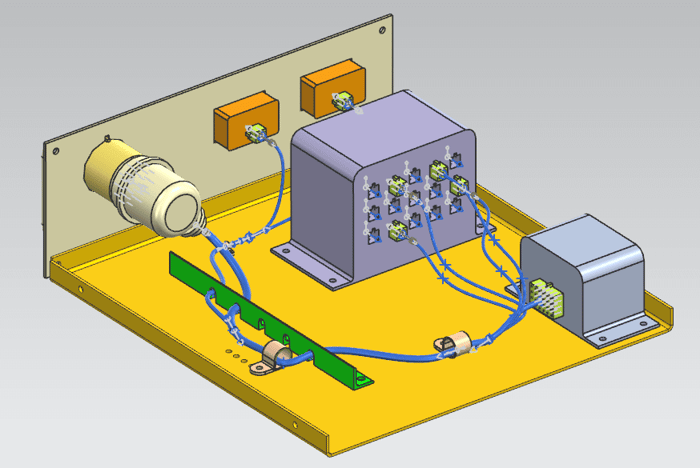

Prototip virtual al unui ansamblu

Definirea, selectarea și plasarea componentelor

Poți specifica cu precizie modul în care conectorii și dispozitivele se conectează între ele, inclusiv detalii precum distanța de îmbinare, orientarea componentelor sau distanța pe care un cablu trebuie să se mențină drept la intrarea sau ieșirea dintr-o componentă. Aceste detalii permit programului să poată plasa și orienta corect componentele în ansamblu.

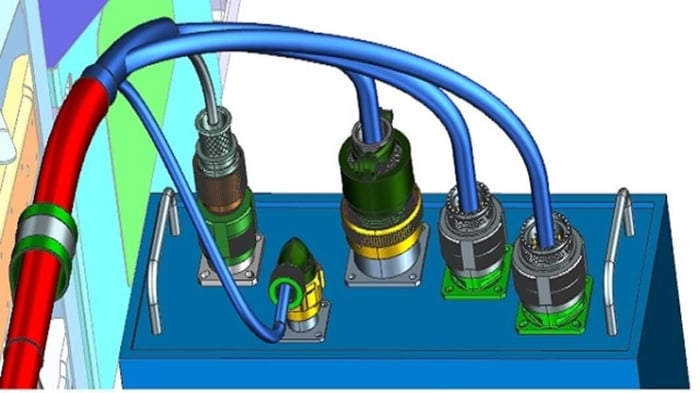

Diverse tipuri de conectori și dispozitive

În plus, poți crea biblioteci de componente reutilizabile, unde poți stoca componentele frecvent utilizate. Astfel nu vei mai fi nevoit să definești de fiecare dată conectori recurenți, economisind astfel timp și eficientizând procesul de proiectare.

Comanda place pentru conectori orientați diferit

Realizarea conexiunilor dintre componente

NX Routing Electrical dispune de unelte precum Electrical Connection Navigator, care îți permit să definești manual sau automat (importând datele din alte software-uri) detalii importante, cum ar fi grosimea cablului, culoarea, învelișul, comportamentul fizic sau ce conectori trebuie acesta să lege.

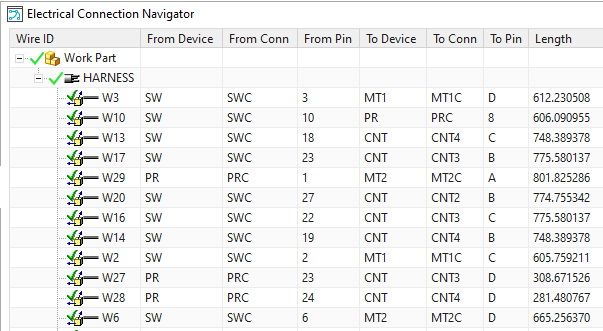

Electrical Connection Navigator

Sau poți folosi Electrical Component Navigator pentru a defini modul în care se realizează conexiunea dintre cabluri și conectori.

De asemenea, pentru definirea manuală a componentelor sau conexiunilor, NX Routing Electrical dispune de un asistent virtual care te va ghida pas cu pas prin procesul de selecție a opțiunilor corecte pentru situația ta.

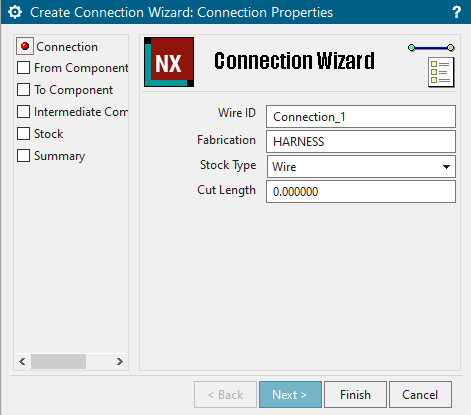

Asistentul virtual pentru crearea conexiunilor

Menținerea traseelor în ansamblu

După ce ai creat mai multe trasee, poate apărea nevoia de a muta o componentă din diverse motive. NX Routing Electrical menține legăturile dintre cabluri, conectori și elemente de fixare, modificând traseele în mod automat și asigurând menținerea corectă a conexiunilor pe parcursul modificărilor. Astfel, salvezi timp prin eliminarea nevoii de a mai redefini traseele și conexiunile manual.

Menținerea traseului la mutarea unei componente

Verificare încălcării regulilor de proiectare

Aplicația permite definirea unor reguli sau standarde de proiectare care asigură că modelul virtual se poate transforma ușor într-unul fizic. Poți stabili reguli pentru diferite tipuri de cabluri, cum ar fi lungimi fixe sau raze minime de îndoire. Astfel, poți garanta că design-ul tău respectă cerințele de fabricație și montaj.

Alerta pentru depășirea lungimii cablului

NX Routing Electrical te notifică imediat ce detectează o încălcare a regulilor și îți oferă opțiunea de a le revizui și corecta pe loc sau mai târziu.

Crearea desenelor de execuție

După ce au fost realizate cablajele în mediul de modelare 3D, poți transpune cu ușurință informațiile necesare într-un desen de execuție 2D. Aceste informații includ scheme de conectare, lungimi de cablu, diametre, tabele de componență și tabele care facilitează realizarea conexiunilor între conectori.

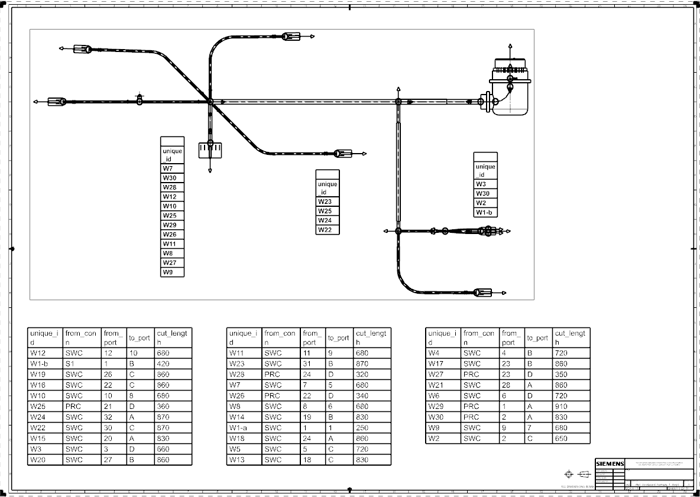

Vedere de detaliu în Drafting

Concluzie

NX Electrical Routing se concentrează pe finalizarea sarcinilor cât mai eficient posibil. Asta înseamnă că oferă sprijin în definirea și plasarea componentelor, în conectarea firelor și a cablurilor și în verificarea posibilelor interferențe ce pot să apară. În plus, poate calcula automat lungimile și diametrele cablurilor, poate identifica probleme, oferă abilitatea de a crea desene de execuție și poate genera rapoarte. Astfel, aplicația, reprezintă o unealtă versatilă în realizarea cablajelor indiferent de industrie.
