Siemens NX 2412, lansat în decembrie 2024, aduce în NX CAD o serie de îmbunătățiri și noi funcționalități care optimizează procesul de modelare, simulare și gestionare a ansamblurilor. Printre principalele noutăți se numără Sketch Checking pentru verificarea rapidă a erorilor geometrice în schițe, opțiuni extinse pentru comanda Paste Feature și îmbunătățiri pentru modelarea suprafețelor și crearea de teșituri pe suprafețe complexe.

Ce este nou în NX 2412 (decembrie 2024) | NX CAD de la Siemens?

În iunie 2024, Siemens introducea în NX CAD 2406 (vezi aici Ce este nou în NX 2406 (iunie 2024) | NX CAD) îmbunătățiri semnificative în procesul de creare și editare a schițelor, prin introducerea de noi modalități de selecție care eficientizau modelarea. Printre noutăți se numărau și noi navigatoare, precum Sketch Navigator, care ajutau la identificarea rapidă a problemelor, precum și opțiuni avansate pentru modelarea și modificarea suprafețelor cu X-Form și Curve on Surface. De asemenea, versiunea aducea actualizări și în managementul ansamblurilor și resurselor reutilizabile, îmbunătățind reprezentarea grafică a cotelor în desenele 2D și PMI, precum și introducerea unor metode noi de lucru cu repere din table îndoite și cu structuri din profile standardizate.

Siemens NX 2412 adaugă o serie de îmbunătățiri semnificative în modelarea și gestionarea ansamblurilor. Printre noutățile majore se numără Sketch Checking pentru verificarea automată a erorilor geometrice în schițe, opțiuni extinse pentru comanda Paste Feature și posibilitatea de a crea filete simbolice fără a modela efectiv filetele în 3D. De asemenea, sunt disponibile îmbunătățiri la nivelul modelării suprafețelor și teșiturilor, precum și o opțiune avansată pentru gestionarea legăturilor WAVE în ansambluri.

Ce aduce nou NX 2412 CAD

NX 2412 introduce funcționalități avansate care sporesc eficiența și flexibilitatea procesului de proiectare:

• Sketch Checking: Verifică și corectează automat erorile geometrice din schițe, ajutând la identificarea problemelor de conectare, tangență și perpendicularitate.
• Paste Feature: Noi opțiuni pentru gestionarea referințelor, inclusiv opțiunea Redefine, care permite ajustarea selecțiilor fără a schimba tipul de referință.
• Filete simbolice: Posibilitatea de a adăuga simboluri pentru filete, economisind timp și resurse fără a modela efectiv filetele în 3D.
• Select Similar Edges: Permite identificarea și selecția rapidă a muchiilor similare într-o piesă sau ansamblu, îmbunătățind eficiența modelării.
• Teșituri și raze de racordare pe suprafețe: Comanda Blend Curve on Surface adaugă posibilitatea de a crea și teșituri, oferind un control mai bun asupra curbelor.
• Îmbunătățiri ale suprafețelor: Noua opțiune Split Output along Boundary Curves îmbunătățește continuitatea G1 între segmentele de suprafață create cu Through Curves și Ruled, oferind tranziții mai precise.

Aceste îmbunătățiri și noi funcționalități fac din NX 2412 un instrument și mai puternic și eficient pentru proiectarea și gestionarea proceselor de modelare și ansambluri.

:: Sketch ::

► Verificarea schițelor cu Sketch Checking

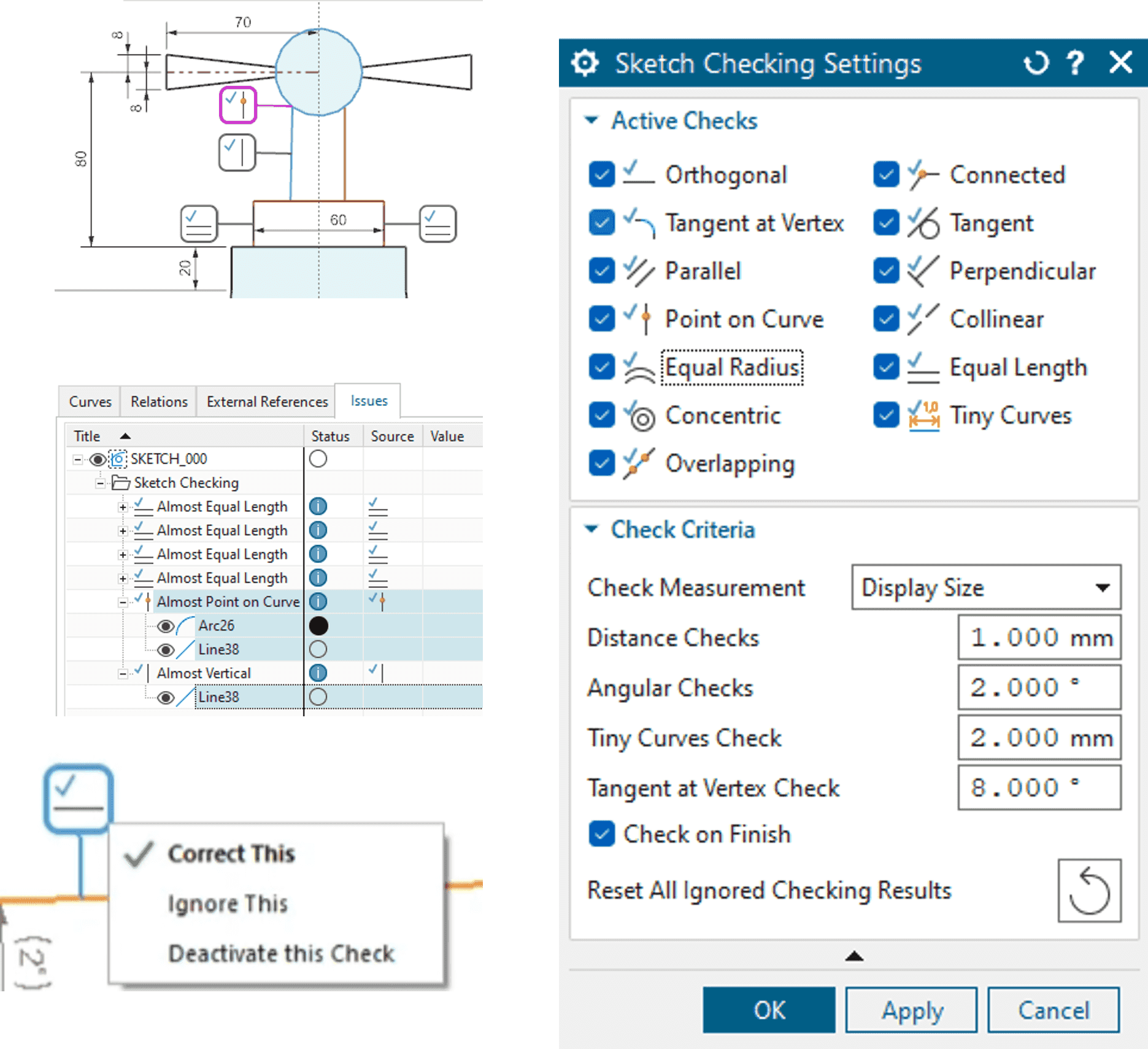

Comanda Sketch Checking din NX 2412 ajută la identificarea și corectarea rapidă a erorilor geometrice din schițe. Aceasta permite depistarea problemelor de conectare a segmentelor, a curbelor prea mici, a suprapunerilor și a erorilor de perpendicularitate și tangență, asigurând astfel o schiță completă și corect definită.

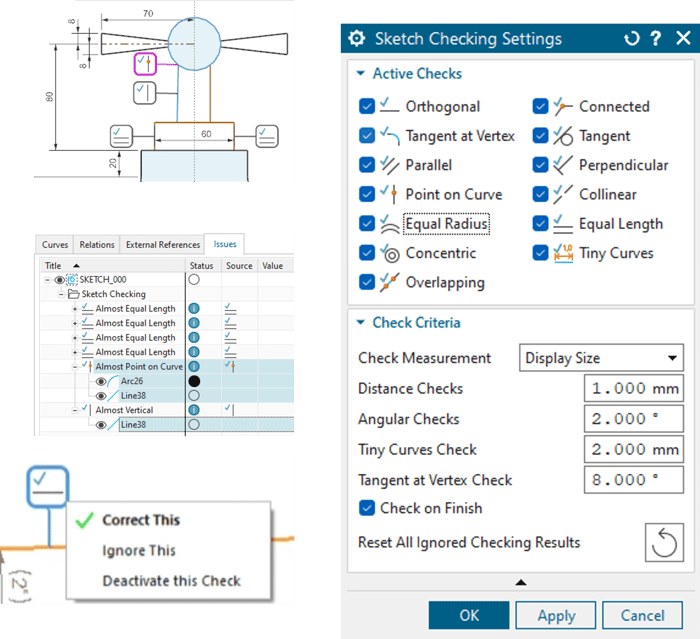

Interfețele specifice comenzii Sketch Checking

Pentru a utiliza comanda Sketch Checking, trebuie să te afli în modul Sketch și să ai o schiță activă pentru editare. Asigură-te că butonul Sketch Checking este activat, pentru a putea accesa funcționalitățile de verificare ale schiței.

Din fereastra Sketch Checking Settings, poți ajusta toleranțele și tipurile de verificări, personalizând astfel procesul de detectare a erorilor geometrice.

► Identificarea automată a relațiilor între curbele unui canal de pană

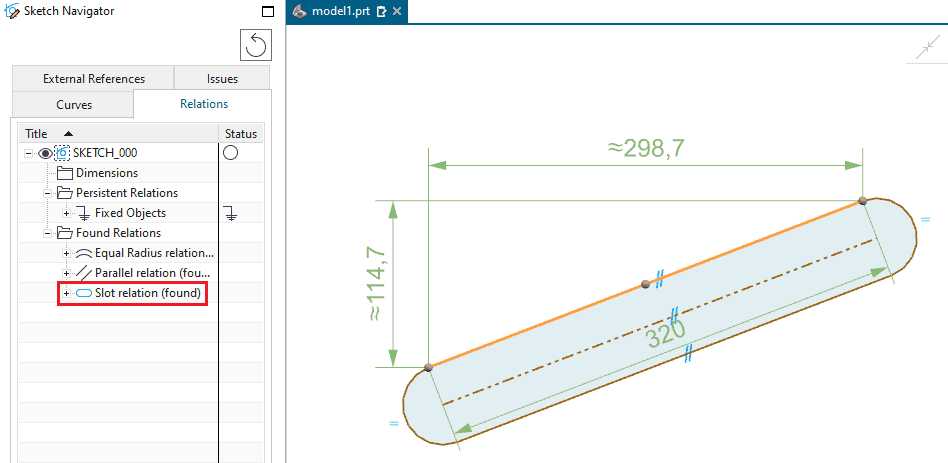

În NX 2412, curbele care formează un canal de pană sunt acum recunoscute automat ca fiind conectate între ele, astfel încât modificările aduse unei curbe vor fi reflectate și asupra celorlalte, îmbunătățind stabilitatea și comportamentul conturului.

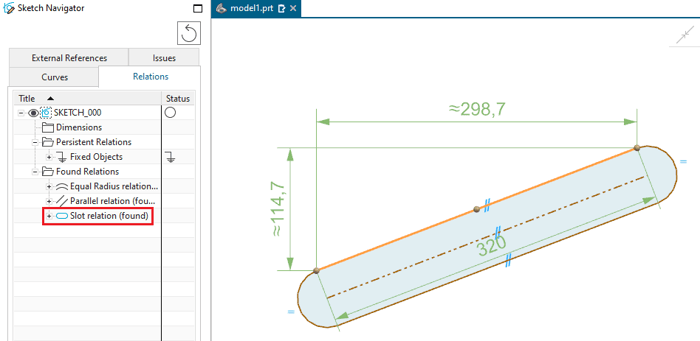

Slot Relation în Sketch Navigator

:: Modeling ::

► Opțiuni extinse pentru comanda Paste Feature

În NX 2412, comanda Paste Feature a fost îmbunătățită cu opțiuni noi pentru gestionarea referințelor, oferind utilizatorilor mai mult control asupra selecției. Opțiunea Redefine permite alegerea unui număr variabil de referințe de același tip (cum ar fi muchii sau suprafețe), ceea ce face mai ușoară ajustarea selecției fără a schimba tipul general de referințe.

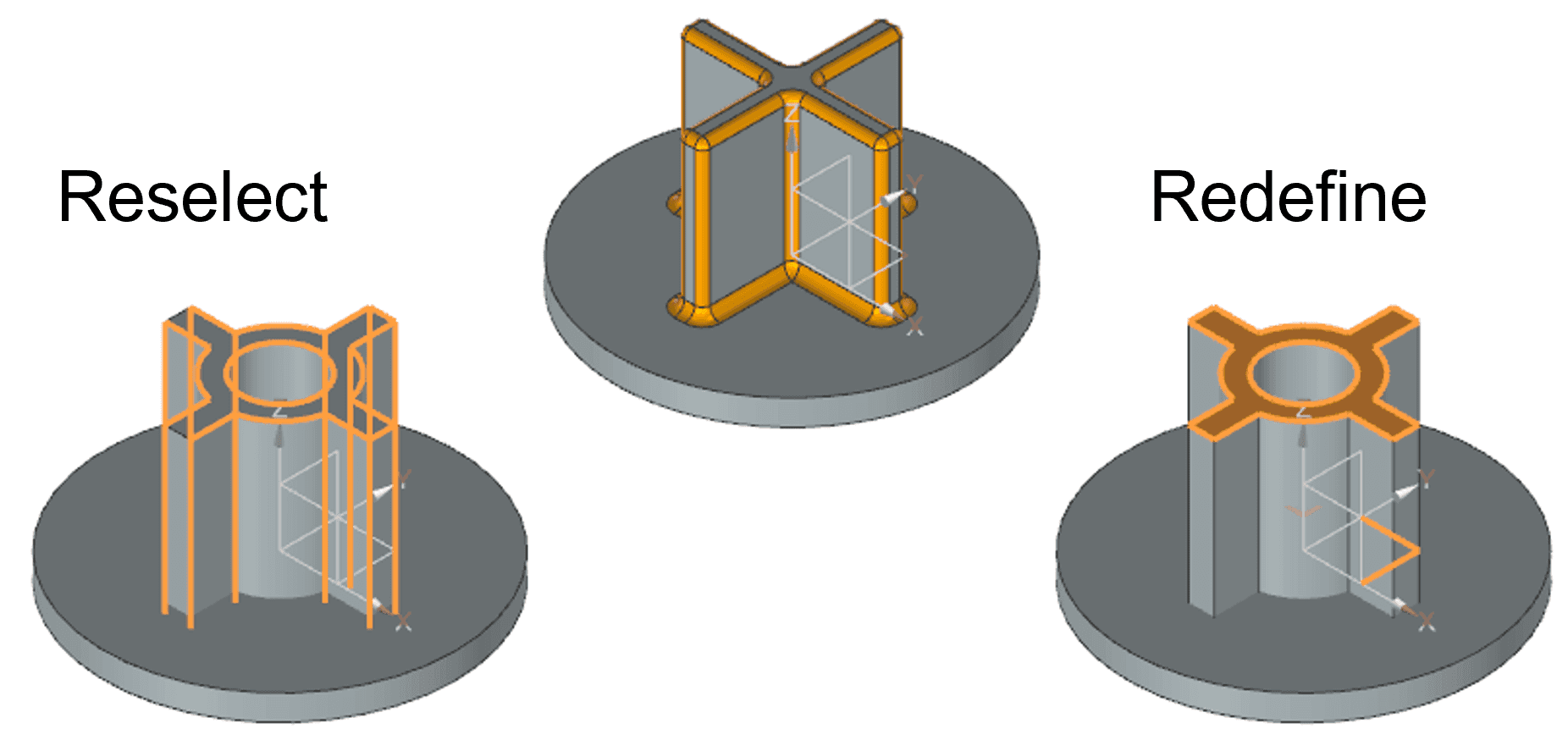

Diferențe între opțiunile Reselect și RedefinePe de altă parte, Reselect necesită selectarea manuală a tuturor referințelor inițiale, menținând aceleași număr de selecții ce trebuie atribuite.

► Reprezentarea filetelor simbolice cu imagini simbolice

În NX 2412, când creezi filete simbolice, acum poți adăuga un textură care indică prezența filetelor, fără a fi necesar să le modelezi efectiv în 3D. Aceasta oferă o metodă mai simplă și rapidă de a face ușor vizibile filetele în modelul 3D, economisind astfel timp și resurse.

Indicarea simbolică a filetului

► Selectarea și gestionarea muchiilor cu Select Similar Edges

Comanda Select Similar Edges din NX permite identificarea rapidă a muchiilor similare într-o piesă sau ansamblu. După selectarea unei muchii, poți căuta automat alte muchii similare în funcție de formă, dimensiune și structură topologică. Aria de căutare poate fi restrânsă la piesa de lucru, componentele acesteia sau întregul ansamblu.

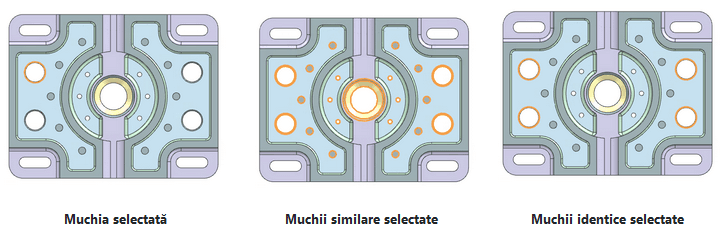

Comanda Select Similar Edges

Rezultatele sunt evidențiate direct în fereastra grafică, iar opțiunea Identical Edges restrânge selecția la muchii cu parametri identici. De asemenea, poți utiliza Select Edges in Similar Regions pentru a găsi muchii similare în alte zone ale piesei sau ansamblului.

► Crearea teșiturilor și razelor de racordare pe suprafețe

În NX 2412, comanda Blend Curve on Surface adaugă posibilitatea realizării și a teșiturilor (Chamfer), nu doar a racordărilor (Fillet) ca până acum, îmbunătățind astfel opțiunile de modelare a curbelor pe suprafețe. Această funcționalitate permite crearea unor teșituri între curbele care se intersectează pe suprafețe, oferind un control mai bun asupra formei modelului.

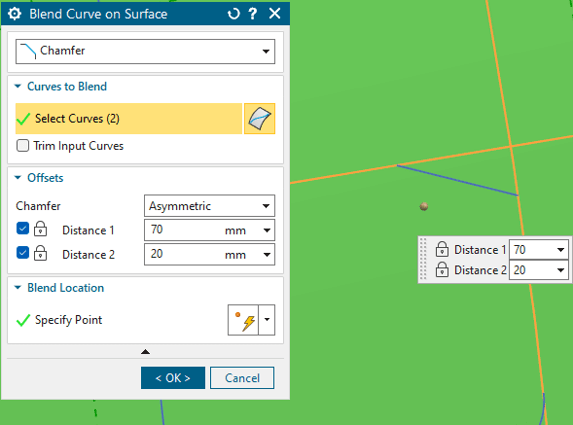

Crearea teșiturilor pe suprafețe

Teșitura poate fi aplicată simetric, asimetric sau prin offset, permițându-ți să te adaptezi diferitelor cerințe ale proiectului. Aceasta îmbunătățește flexibilitatea procesului de modelare, fiind utilă în special pentru proiectele care implică forme complexe sau tranziții între curbe.

►Îmbunătățiri ale suprafețelor pentru continuitate G1 mai bună

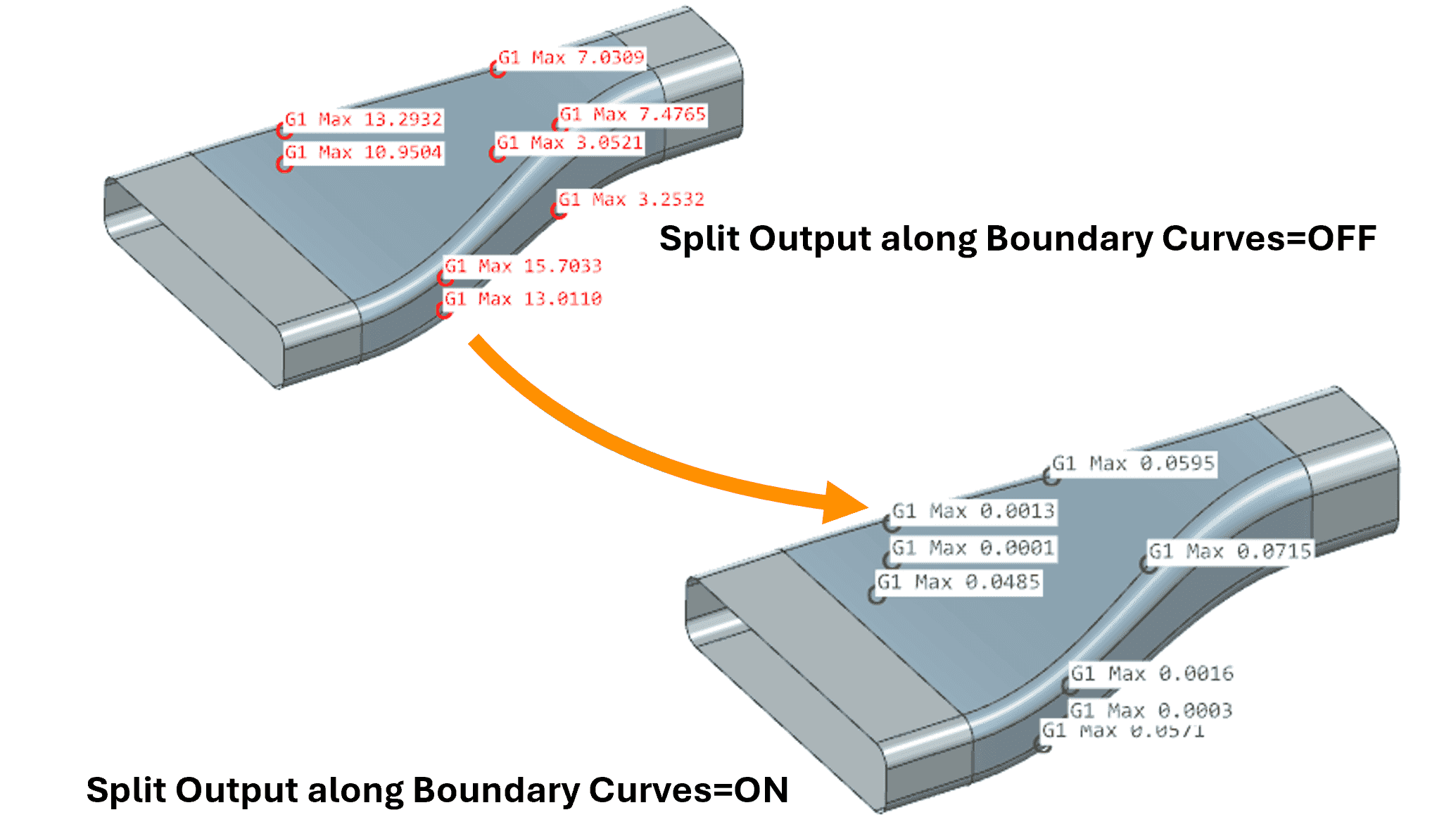

Noua opțiune Split Output along Boundary Curves din NX îmbunătățește continuitatea suprafețelor create cu Through Curves și Ruled prin divizarea acestora în segmente mai mici, fiecare legată de fețele adiacente cu continuitate G1. Acesta reduce deviațiile tangentei și asigură o aliniere mai bună a fețelor adiacente, oferind tranziții mai precise între segmentele de suprafață.

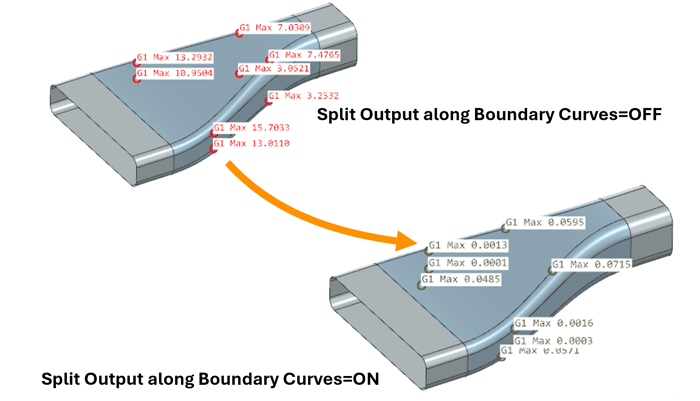

Diferența de aproximare folosind noua opțiune

:: Assembly ::

► Selectarea grupurilor de feature-uri în Reference Set

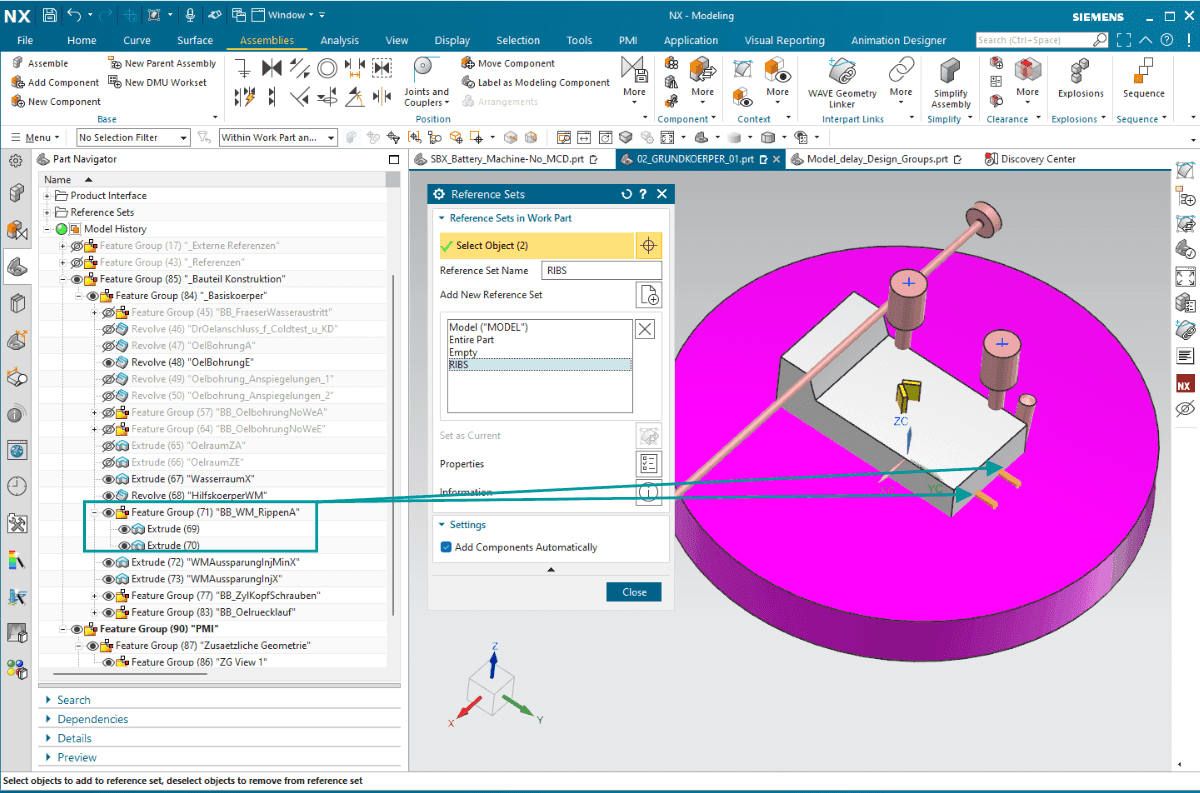

În NX, acum poți selecta grupuri de feature-uri direct din fereastra de dialog Reference Sets, simplificând gestionarea acestora. Selectarea unui grup de feature-uri din Part Navigator adaugă automat întreaga geometrie a grupului în reference set-ul dorit, eliminând necesitatea de a selecta individual fiecare obiect.

Adăugarea grupurilor de feature-uri într-un Reference Set

► Vizualizarea și gestionarea legăturilor WAVE cu Interpart Navigator

Interpart Navigator oferă o modalitate eficientă de a vizualiza și gestiona legăturile WAVE în contextul structurii ansamblului, actualizându-se dinamic odată cu modificările efectuate asupra ansamblului.

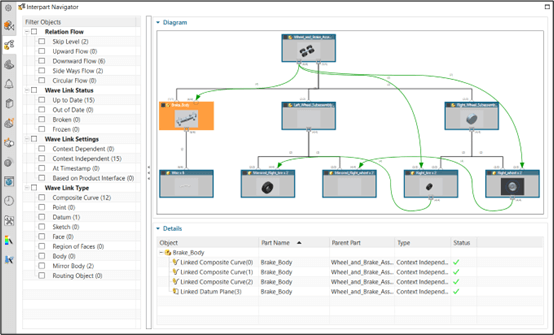

Interfața Interpart Navigator

Folosind Interpart Navigator, poți vizualiza o diagramă clară care afișează legăturile WAVE, alături de un panou detaliat care arată informații despre nodurile selectate din diagramă. De asemenea, lista de filtre îți permite să analizezi anumite tipuri de relații, cum ar fi fluxurile circulare, ascendente sau laterale. Acest lucru este ideal pentru proiecte.

:: Feature Template Author::

► Utilizarea Feature Template pentru unități de măsură mixte

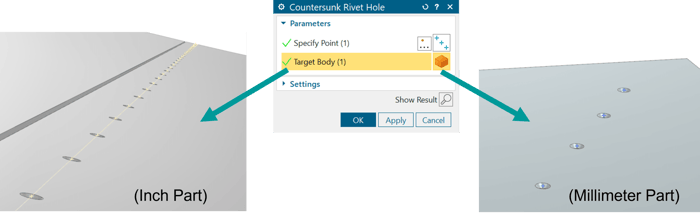

Acum poți adăuga un Feature Template în orice model, indiferent de unitățile de bază folosite (inch sau milimetri). Această îmbunătățire elimină necesitatea de a crea biblioteci paralele de șabloane pentru părți în unități diferite, simplificând considerabil gestionarea șabloanelor.

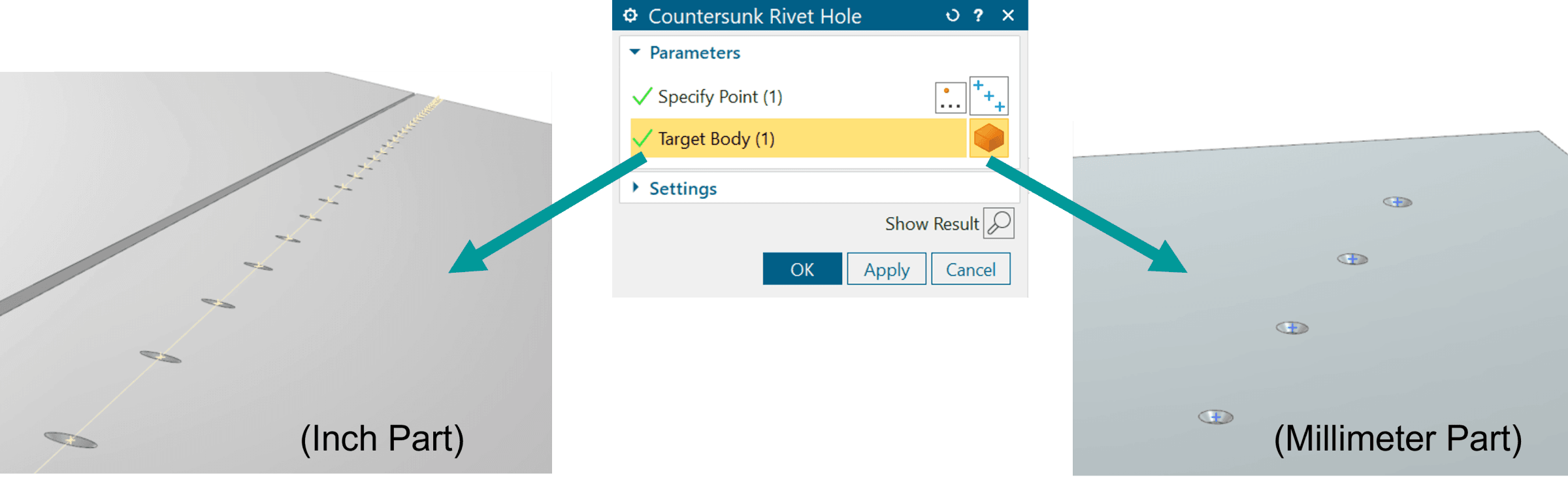

Inserara aceluiași Feature Template în fișiere cu unități de măsură diferite

► Înlocuirea unui Feature Template cu un altul

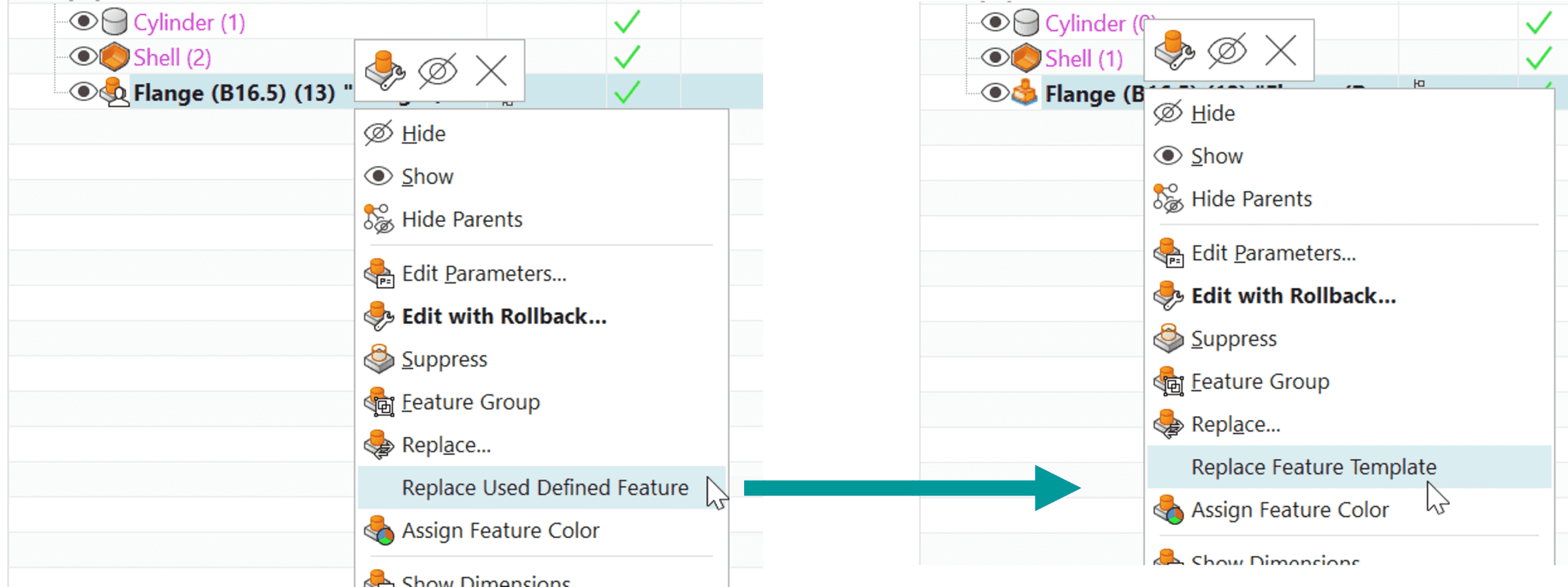

Procesul de înlocuire a unui Feature Template cu altul a devenit mult mai simplu și mai eficient, fiind acum comparabil cu funcția clasică Replace UDF. Comanda Replace Feature Template îți permite să înlocuiești rapid un șablon cu altul, evitând acțiunile manuale și reducând timpul necesar acestei operațiuni.

Comanda Replace Used Defined Feature

► Transformarea UDF-urilor în Feature Templates

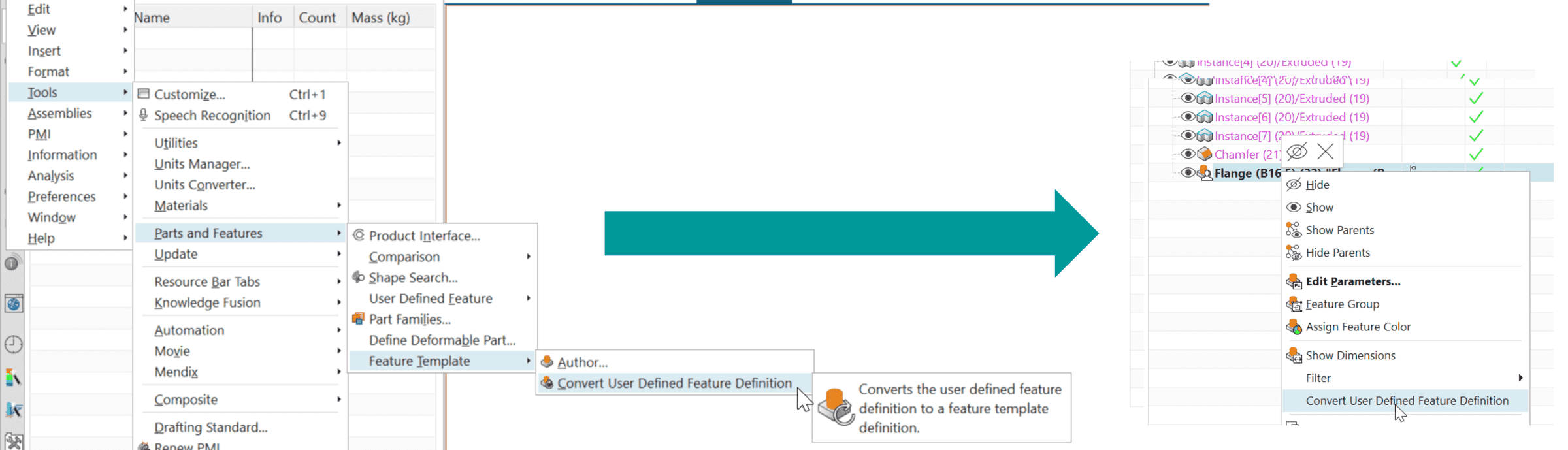

În Part Navigator, poți acum să faci clic dreapta pe un fișier UDF și să alegi comanda Convert User Defined Feature Definition pentru a-l transforma din UDF într-un Feature Template.

Transformarea unui UDF în Feature Template
