Siemens NX 2506, lansat în iunie 2025, aduce pentru NX CAD funcții noi, extensii și îmbunătățiri, printre care crearea de curbe cu interfață modernă, Live Share pentru colaborare în timp real, îmbunătățiri pentru modelarea suprafețelor și noi opțiuni avansate pentru lattice design și fabricație aditivă.

Ce este nou în NX 2506 (iunie 2025) | NX CAD de la Siemens?

În decembrie 2024, Siemens introducea în NX CAD 2412 (vezi aici Ce este nou în NX 2412 (decembrie 2024) | NX CAD) o serie de îmbunătățiri semnificative, incluzând funcționalitatea Sketch Checking pentru verificarea automată a erorilor geometrice din schițe, opțiuni extinse pentru comanda Paste Feature și posibilitatea de a crea filete simbolice fără a modela efectiv filetele în 3D. De asemenea, versiunea aducea îmbunătățiri la nivelul modelării suprafețelor și teșiturilor, precum și o opțiune avansată pentru gestionarea legăturilor WAVE în ansambluri.

Siemens NX 2506 continuă să optimizeze fluxurile de lucru ale clienților prin actualizări continue, asigurând soluții de înaltă calitate care îmbunătățesc eficiența și productivitatea. Noile funcționalități de creare a curbelor în Sketch îmbunătățesc productivitatea și îndeplinesc multe solicitări ale clienților, iar navigarea și înțelegerea relațiilor dintre componente este acum mai ușoară datorită WAVE Inter-part Navigator. Calitatea suprafețelor și asociativitatea pentru suprafețele de tip mesh sunt îmbunătățite, iar comenzile extinse pentru lattice și modelarea implicită permit crearea de design-uri complexe pentru fabricația aditivă.

Ce aduce nou NX 2506 CAD

NX CAD 2506 introduce o serie de îmbunătățiri și funcționalități noi care sporesc eficiența și flexibilitatea proceselor de modelare.

• Funcții noi de creare a curbelor care oferă ușurință în utilizare
• Navigare mai ușoară și înțelegere mai bună a relațiilor dintre componente prin WAVE Inter-part Navigator
• Calitate îmbunătățită a suprafețelor și asociativitate pentru suprafețele de tip mesh
• Comenzi extinse pentru lattice și modelare implicită pentru crearea de design-uri complexe pentru fabricație aditivă
• Live Share pentru colaborare în timp real între utilizatori
• Feature Control Frame cu suport îmbunătățit pentru standarde internaționale

Aceste îmbunătățiri sunt doar câteva dintre cele mai importante noutăți ale NX CAD 2506 față de versiunea NX 2412, fiecare contribuind la o eficientizare a procesului de modelare.

:: Interfața grafică ::

► Navigare și gestionare îmbunătățită a relațiilor Interpart

WAVE Interpart Navigator permite vizualizarea relațiilor interpart în contextul structurii ansamblurilor și analizarea tipurilor specifice de relații interpart.

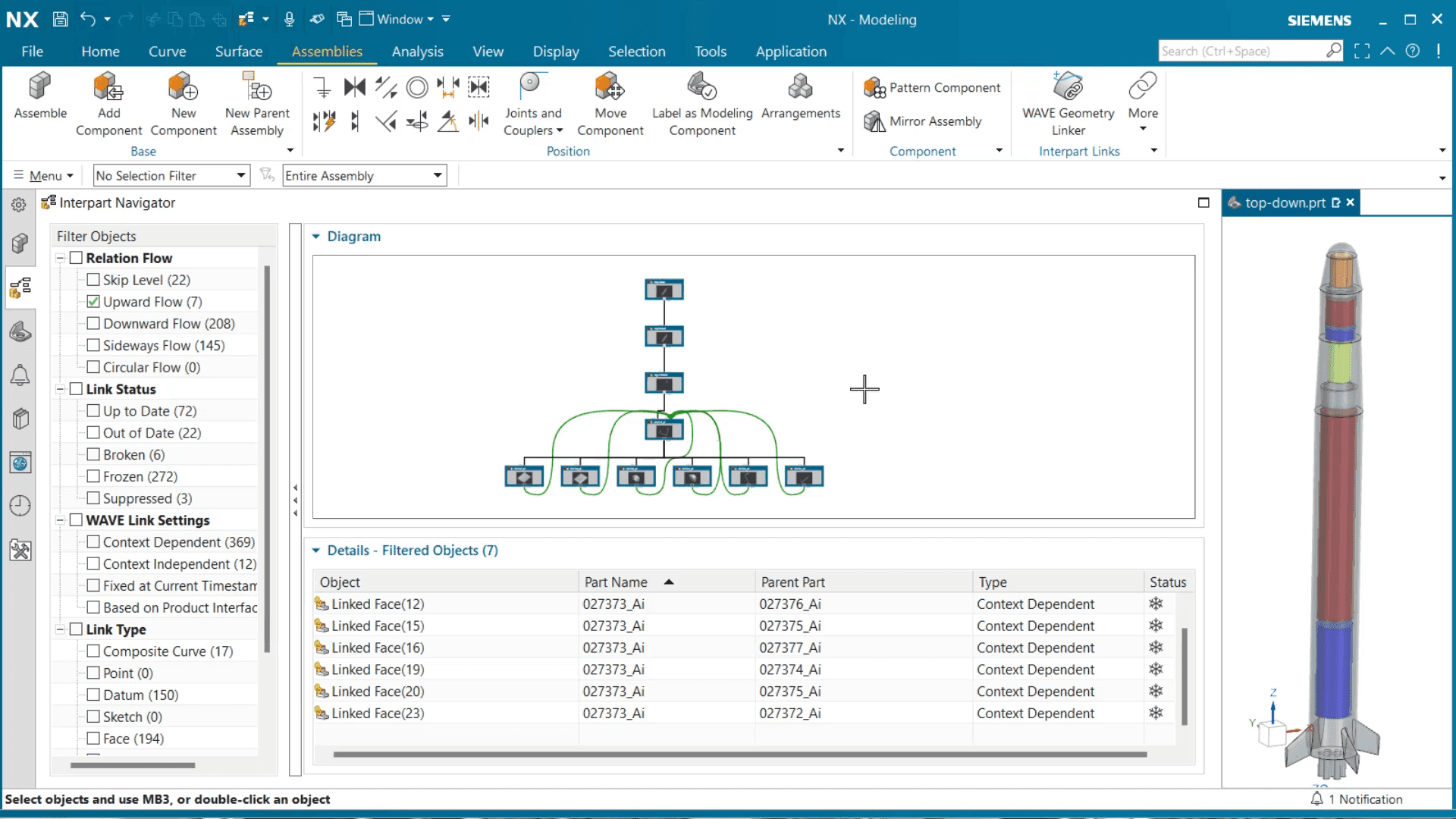

WAVE Interpart Navigator

Pentru a accesa acest navigator, mergi la tab-ul Assembly și selectează WAVE Interpart Navigator din grupul Relationships. Opțiunea Pack Nodes permite vizualizarea relațiilor interpart între instanțele componentelor, iar opțiunea de a ascunde nodurile fără relații interpart simplifică vizualizarea.

:: Sketch ::

► Funcții noi de creare a curbelor

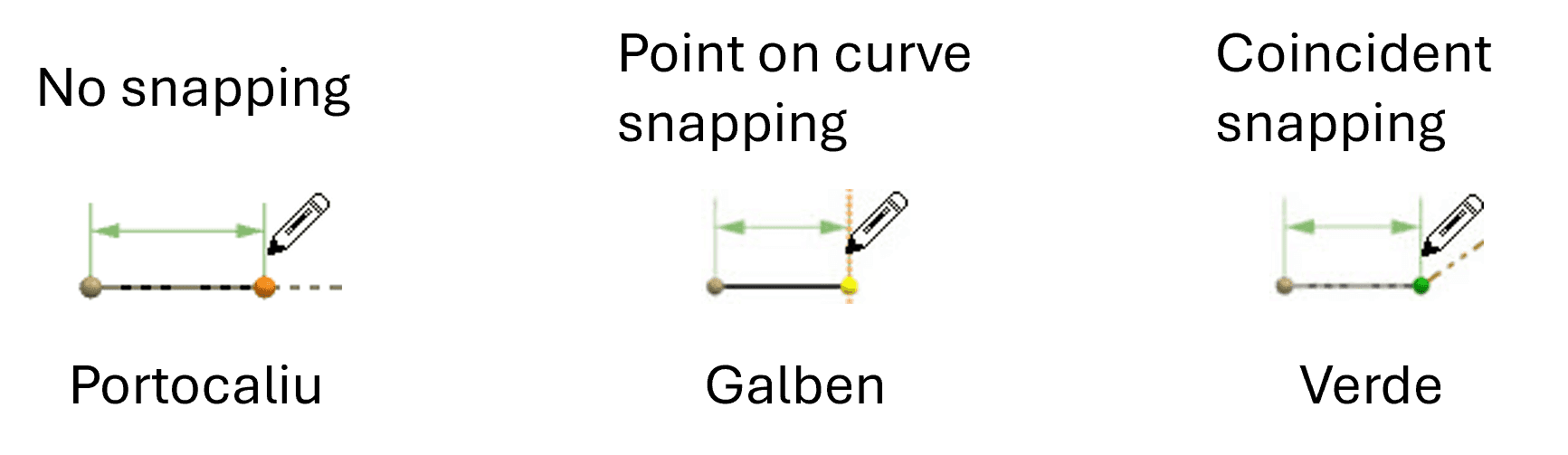

NX 2506 introduce o interfață modernizată pentru crearea curbelor în Sketch, cu feedback vizual îmbunătățit și funcționalități care simplifică procesul de schițare. Cursorul în formă de creion indică modul activ de desenare, iar punctul care îl însoțește își schimbă culoarea pentru a reflecta starea de snap: portocaliu (no snapping), galben (point on curve snapping) și verde (coincident snapping).

Diferențele de snapping ale noului cursor

► Metode noi de creare a profilurilor

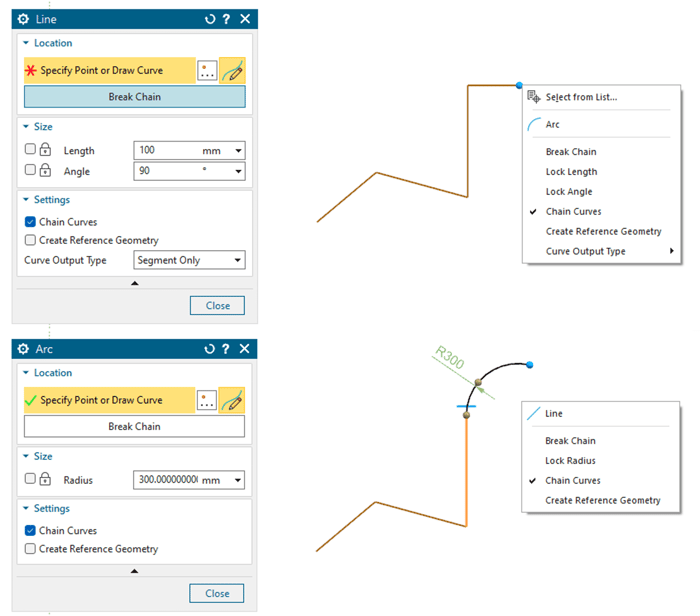

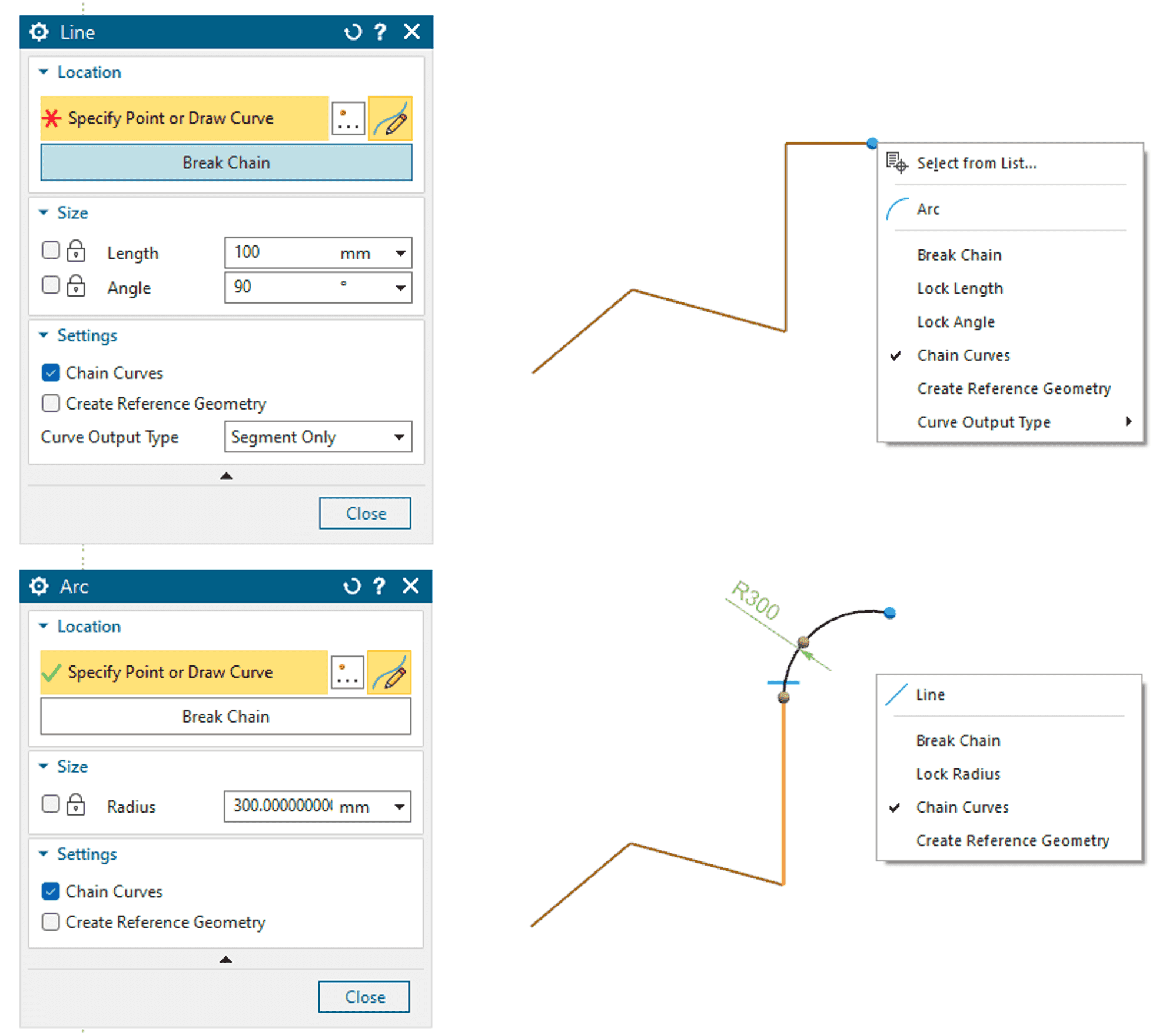

NX 2506 aduce îmbunătățiri pentru comenzile Line și Arc din Sketch, permițând crearea mai rapidă a profilurilor prin funcția Chaining. Activând această opțiune, poți crea un profil complet fără să reselectezi comanda după fiecare segment.

În plus, click dreapta permite comutarea instantă între Line și Arc în timpul schițării, fără să fie nevoie să ieși din comanda activă sau să accesezi meniurile.

► Extinderea funcționalității comenzilor Line și Rectangle

NX 2506 adaugă două noi metode de creare a liniilor: Line from Mid-point și Rectangle from Center. Line from Mid-point permite crearea unei linii unde primul punct este punctul de mijloc, iar linia se extinde în ambele direcții.

Rectangle from Center aduce o îmbunătățire importantă față de metoda clasică, generând automat o linie de referință pe lungimea dreptunghiului, în loc de diagonala acestuia.

► Axial Pattern pentru suport îmbunătățit al pieselor cilindrice și conice

Funcționalitatea Axial Pattern permite combinarea pattern-urilor liniare și cilindrice într-o singură comandă. Poate fi folosită pentru crearea pattern-urilor în jurul unui diametru și de-a lungul unei axe, inclusiv pe fețe cilindrice sau conice, cu suport pentru decalarea axială a elementelor (staggering).

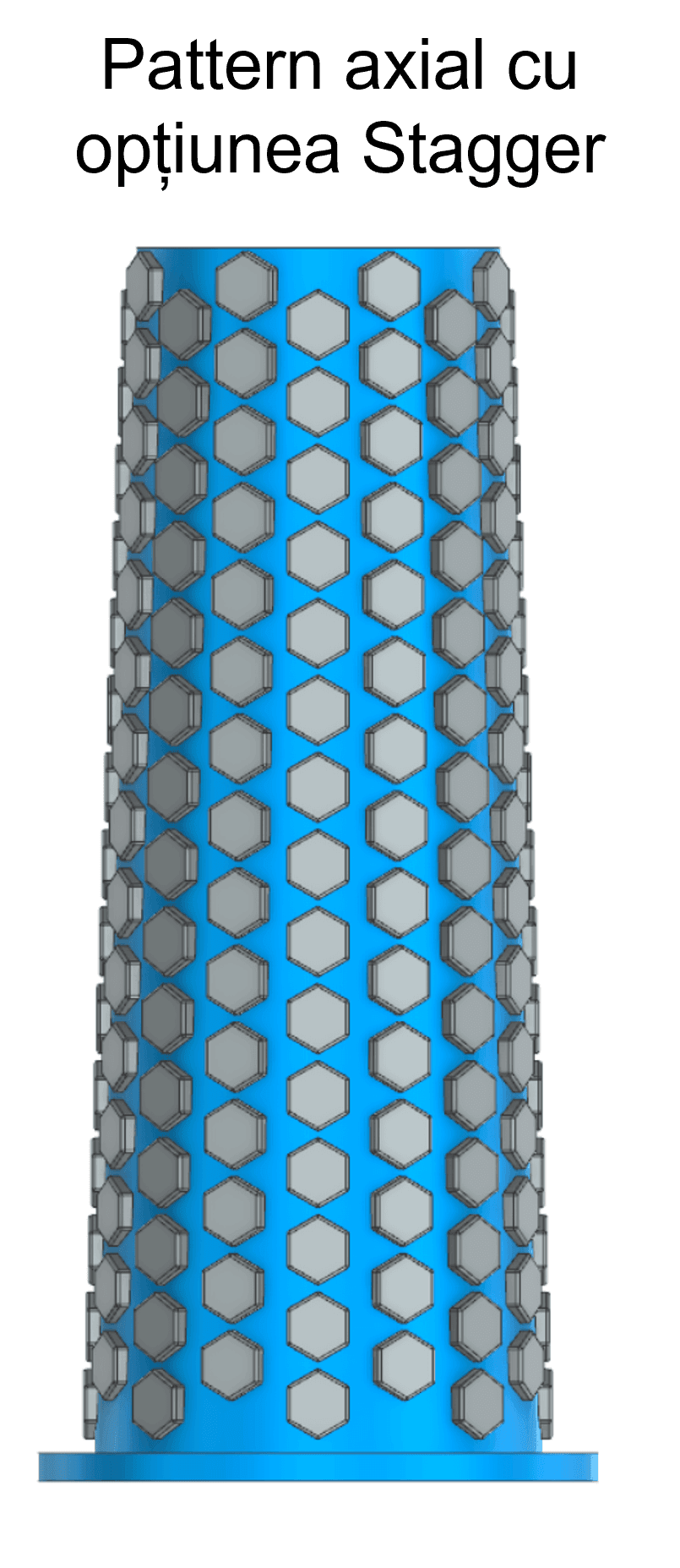

Pattern axial cu opțiunea Stagger

Axial Pattern este disponibil în comenzile Pattern Feature, Pattern Geometry și Pattern Face, iar Reference Pattern suportă acum și acest tip de pattern.

:: Modeling ::

 ► Atenționări extinse pentru Offset Surface

În NX 2506, comanda Offset Surface a fost îmbunătățită pentru a oferi o mai bună informare atunci când apar ajustări automate ale geometriei. Atunci când offset-ul aplicat pe o suprafață complexă duce la auto-suprapuneri, sistemul creează automat patch-uri pentru a menține integritatea modelului.

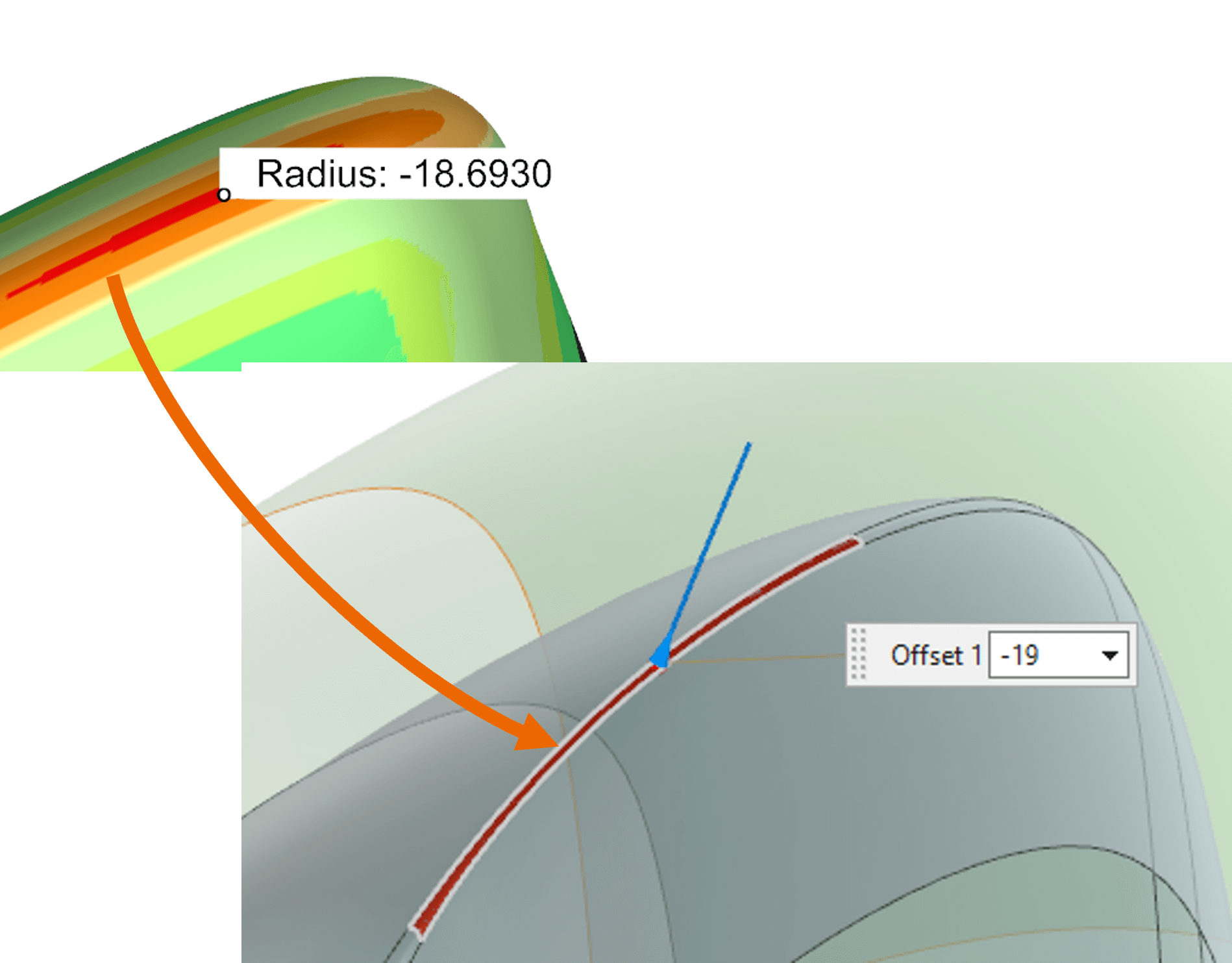

Forțarea unei zone de auto-suprapunere a suprafețelor

Noua funcționalitate informează utilizatorul printr-un mesaj de atenționare, afișat atât în momentul creării funcției, cât și în Part Navigator. Astfel, utilizatorii sunt notificați imediat despre aceste corecții automate, fără a fi nevoiți să inspecteze manual rezultatul.

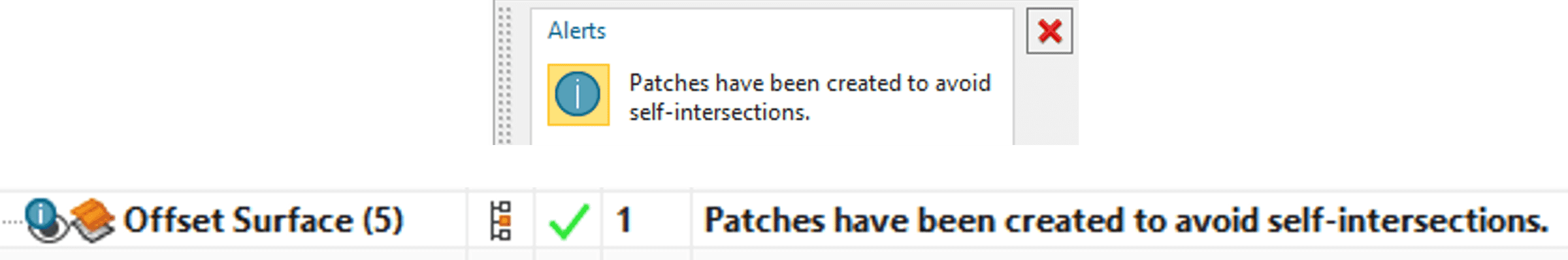

Afișarea atenționării atât în momentul creării geometriei, cât și în Part Navigator

Mesajele informative pot fi eliminate ulterior folosind opțiunea “Clear Information Messages”, iar pentru funcționalitățile create în versiunile anterioare este necesară reînnoirea comenzii pentru a activa detectarea acestor patch-uri.

► Rezultate îmbunătățite de continuitate internă pentru suprafețe mesh

NX 2506 introduce opțiunea Split Output along Boundary Curves în comenzile Through Curve Mesh și Studio Surface, permițând generarea de rezultate multi-face de înaltă calitate într-o singură funcționalitate. Suprafața rezultată este împărțită automat în mai multe fețe, în funcție de segmentele secțiunilor de intrare și curbele interioare, menținând continuitatea între suprafețe.

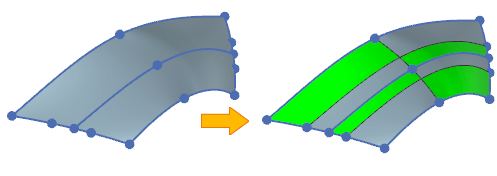

Comanda Split Output along Boundary Curves

Aceeași opțiune a fost introdusă în NX 2412 și pentru comenzile Through Curves și Ruled, asigurând un comportament coerent în toate funcționalitățile de creare a suprafețelor din NX.

Această îmbunătățire este deosebit de valoroasă pentru industrii precum automotive sau aerospace, unde calitatea suprafețelor și controlul asupra lor sunt esențiale. Activarea opțiunii Split Output along Boundary Curves direct din dialogul comenzii permite obținerea unor suprafețe curate, cu tranziții netede între segmente, reducând semnificativ nevoia de ajustări manuale ulterioare.

:: Assembly ::

 ► Live Share pentru colaborare în timp real

NX 2506 aduce funcționalitatea Live Share, care permite utilizatorilor NX X să colaboreze și să editeze simultan în același mediu.

Cu Live Share, mai mulți utilizatori pot lucra concomitent pe același ansamblu sau piesă, iar modificările sunt sincronizate instantaneu în toate sesiunile active. Sistemul gestionează automat conflictele generate de operațiunile simultane și asigură consistența datelor prin integrarea cu Teamcenter.

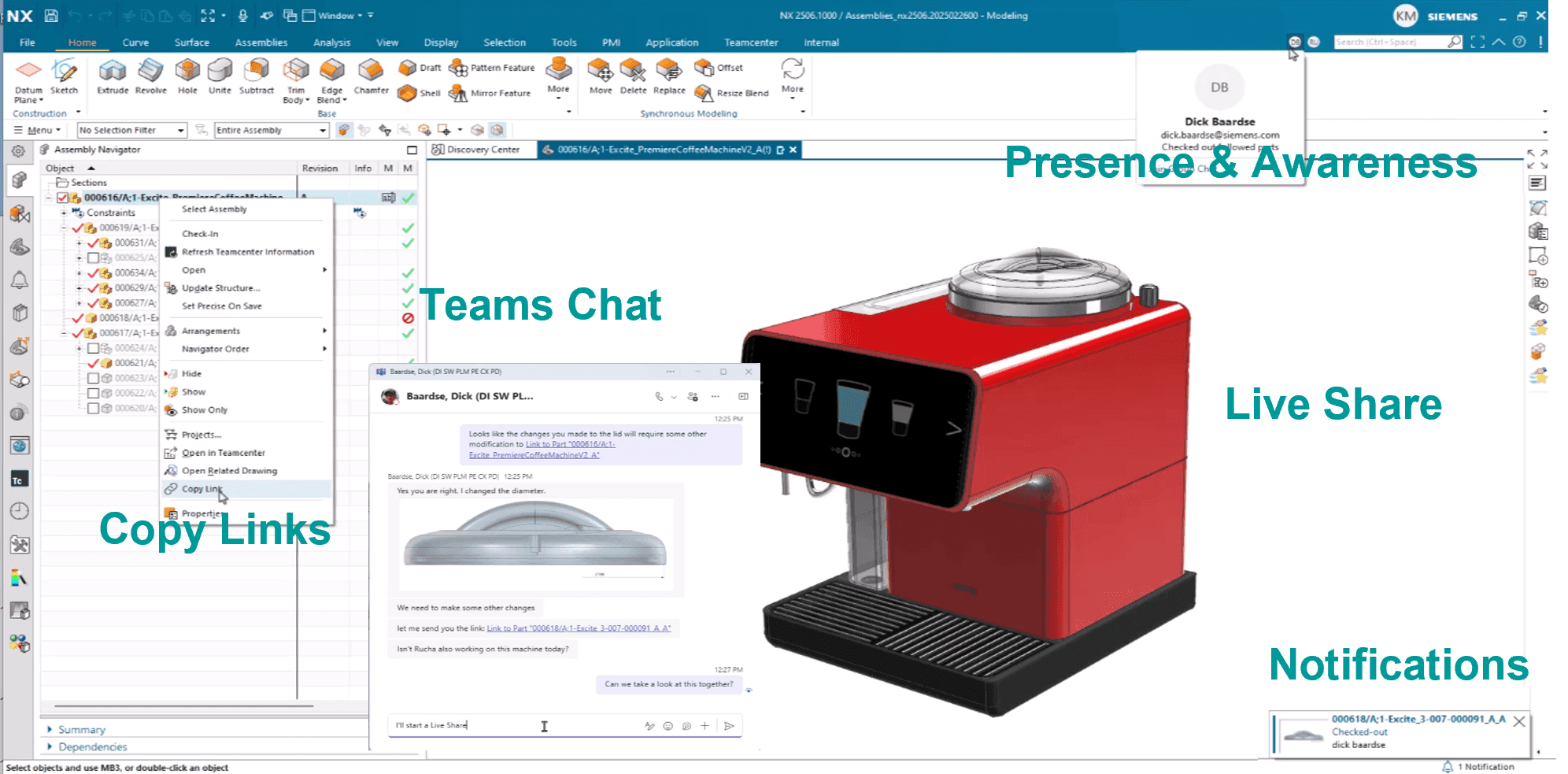

Funcționalitățile Live Share

Pe lângă colaborarea în timp real, Live Share oferă și funcționalități adiționale precum afișarea prezenței utilizatorilor, notificări, integrare cu Microsoft Teams Chat și posibilitatea de a partaja rapid contexte sau componente prin link-uri.

► Copy Link pentru partajarea rapidă a datelor

Cu noua opțiune Copy Link, NX 2506 îți permite să partajezi instant un link către o piesă sau un ansamblu, direct din sesiunea ta de lucru. Nu mai trebuie să explici în ce folder e piesa sau ce variantă să deschidă celălalt - îi trimiți linkul, iar când îl deschide, vede exact ce vezi și tu.

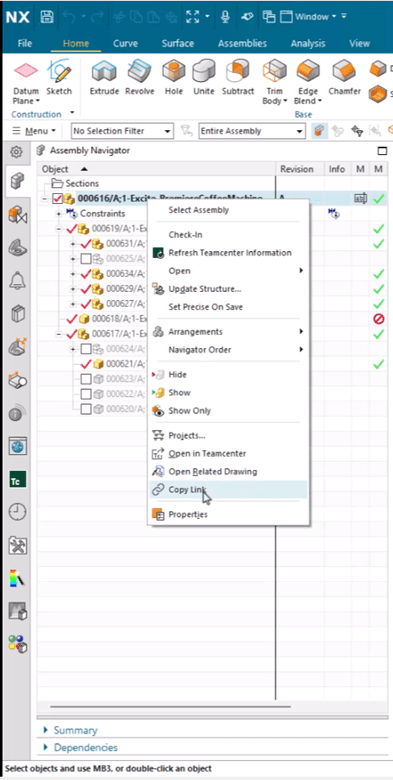

Copy Link

Funcționează atât pentru piese individuale, cât și pentru ansambluri complexe. Linkul păstrează contextul și e legat de datele gestionate în Teamcenter. Tot ce ai de făcut: clic dreapta pe piesă sau ansamblu, alegi Copy Link și trimiți mai departe.

► Open in Window pentru componente suprimate

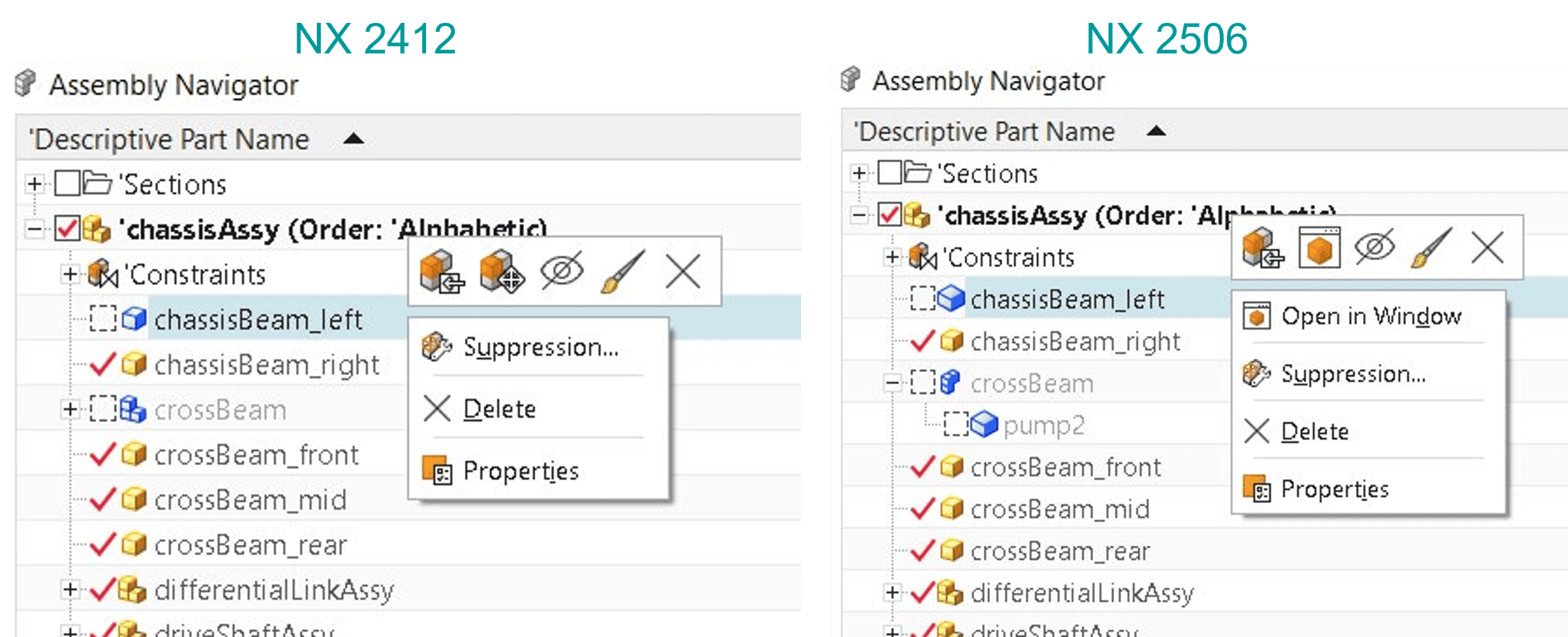

În NX 2506, poți da clic dreapta pe componentele suprimate din Assembly Navigator și selecta Open In Window pentru a le deschide într-o fereastră separată. Astfel, le poți vizualiza și edita fără să le activezi în ansamblul principal. Funcționează și pentru selecții multiple.

Open in Window pentru componente suprimate

:: PMI & Drafting ::

► Feature Control Frame cu suport pentru referințe comune de datum

Acum poți specifica mai clar ordinea și modul în care sunt grupate suprafețele de referință (datumuri), atunci când sunt folosite împreună. Asta e util, de exemplu, când două suprafețe definesc o axă comună și trebuie tratate ca un tot unitar.

În plus, NX 2506 introduce și posibilitatea de a adăuga modificatori care controlează cum pot fi interpretate sau ajustate pozițional aceste referințe – permițând un pic de libertate de mișcare acolo unde e necesar, fără a încălca toleranțele.

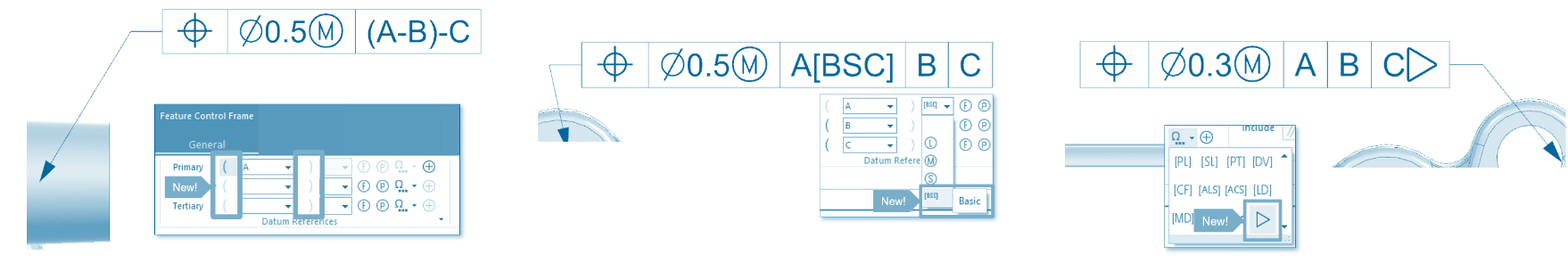

Îmbunătățiri aduse definirii toleranțelor

Toate aceste opțiuni sunt disponibile direct în dialogul Feature Control Frame și sunt conforme cu standardele ISO 5459 și ASME Y14.5, ajutând echipele să documenteze piesele mai clar și mai precis.
