Ce este Sketch Navigator?

Sketch Navigator este un instrument excelent pentru vizualizarea geometriei schiței, a relațiilor și a cotelor într-o structură detaliată, ierarhică. Acesta a fost introdus în NX 2406 (vezi aici Ce este nou în NX 2412 (decembrie 2024) | NX CAD) și este organizat în patru tab-uri principale: Curves, Relations, External References și Issues.

• Curves – Acest tab listează fiecare curbă din schiță, împreună cu starea sa. Ne ajută să identificăm entitățile care pot fi deplasate, în funcție de status. Pe măsură ce adăugăm cote, NX actualizează dinamic statusul fiecărei curbe.
• Relations – Aici sunt afișate cotele, expresiile și relațiile, atât cele găsite automat, cât și cele persistente. NX indică relațiile active și cele relaxate, iar din acest tab putem analiza și edita valorile cotelor.
• External References – Acest tab arată geometria sursă a obiectelor proiectate în schiță, oferind o vizualizare clară a inputurilor și outputurilor fiecărui obiect.
• Issues – Raportează conflictele dintre relațiile persistente și expresii, evidențiind curbele proiectate care au eșuat. Acest tab este util pentru rezolvarea problemelor din schiță.

1. Definirea completă a unei schițe

Unul dintre cele mai importante avantaje ale Sketch Navigator este posibilitatea de a verifica dacă o schiță este complet definită. Identificând liniile și curbele care nu sunt complet constrânse, procesul de dimensionare devine mai eficient. Pentru a vedea ce entități sunt încă mobile, poți accesa tab-ul Curves și apoi poți verifica coloana Status.

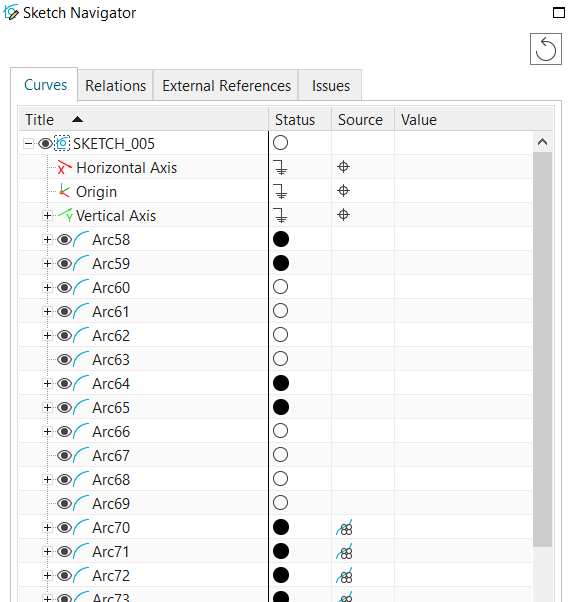

Tab-ul Curves din Sketch Navigator

În partea de sus a acestui tab este afișat statusul general al schiței. De exemplu, pentru SKETCH-005, un cerc alb indică faptul că schița este doar parțial definită, în timp ce un cerc negru confirmă că schița este complet definită.

În mod similar, pentru fiecare linie sau curbă, statusul este reprezentat printr-un cerc alb (indică o entitate mobilă) sau un cerc negru (indică o entitate fixă).

2. Dimensiuni și relații

Un alt avantaj esențial al Sketch Navigator este afișarea tuturor dimensiunilor și relațiilor din schiță, asigurând o organizare clară și o coerență mai bună în procesul de proiectare. Aceste informații sunt accesibile în tab-ul Relations, unde elementele sunt deja sortate pe categorii, facilitând identificarea lor.

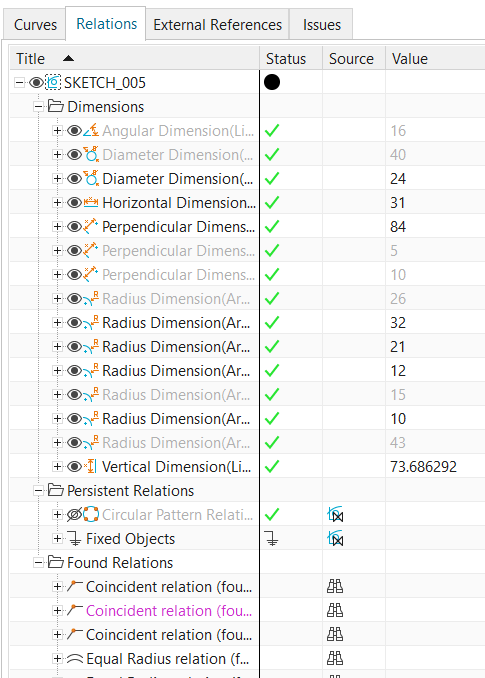

Tab-ul Relations din Sketch Navigator

Pentru a localiza rapid o cotă în schiță, trece cursorul peste ea sau selecteaz-o din navigator – valoarea acesteia va fi evidențiată în fereastra de afișare. În sens invers, poți selecta o cotă direct din fereastra grafică, iar aceasta va fi evidențiată automat în navigator.

Pentru modificarea cotelor sau a relațiilor persistente, este suficient un dublu click în Sketch Navigator, permițând ajustarea rapidă a designului.

3. Gestionarea referințelor externe

Tab-ul External References afișează toate referințele externe utilizate în schiță, adică entitățile incluse din alte corpuri sau schițe. Acesta este util pentru a înțelege ce elemente influențează geometria curentă și pentru a gestiona mai bine dependențele dintre diferite părți ale modelului.

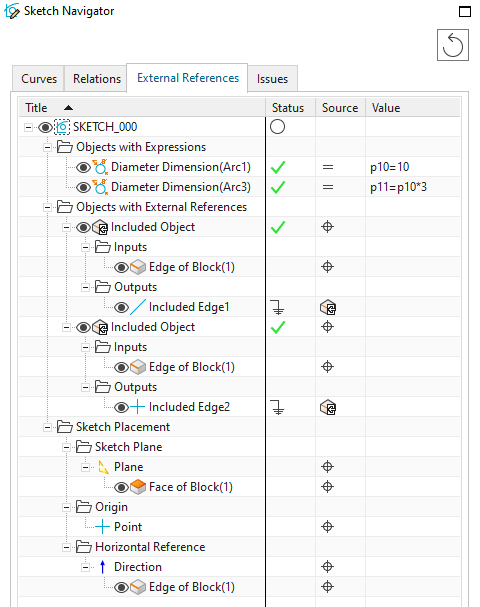

Tipuri de referințe externe sketch-uli

De exemplu, dacă o curbă din schiță este proiectată dintr-o muchie a unui solid, tab-ul External References va indica sursa exactă a acelei proiecții.

4. Depanarea problemelor din schiță

Tab-ul Issues este esențial pentru identificarea și corectarea problemelor dintr-o schiță. Acesta afișează conflictele dintre relațiile persistente și expresii și evidențiază curbele proiectate care nu au fost generate corect.

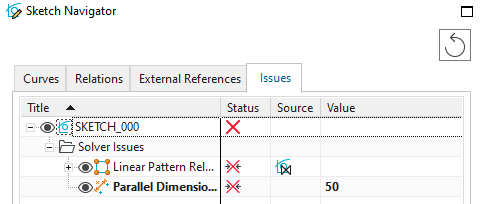

Conflict între relația de Pattern și dimensiune

De exemplu, dacă o relație între două entități intră în conflict cu o altă constrângere, tab-ul Issues va semnala această problemă. Acest lucru permite o corectare rapidă, asigurând că schița rămâne validă și bine definită.

5. Editarea parametrilor

O altă funcționalitate importantă a Sketch Navigator este posibilitatea de a edita parametrii într-un mod eficient. Deși valorile pot fi ajustate din tab-ul Relations, există și o metodă alternativă: fă clic dreapta pe numele schiței și selectează Edit Parameters.

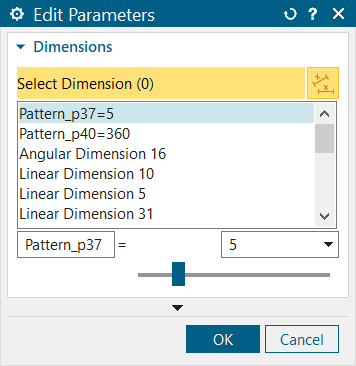

Editarea parametrilor sketch-ului

Aceasta va deschide o fereastră nouă, unde sunt listate toate cotele și tiparele din schiță, alături de un slider pentru ajustarea valorilor în timp real. Astfel, poți vizualiza imediat efectul modificărilor și explora rapid diverse variante de design.

Concluzie

Sketch Navigator este un tool eficient în NX pentru vizualizarea și gestionarea schițelor. Organizat pe patru tab-uri – Curves, Relations, External References și Issues – îți permite să urmărești geometria, relațiile și erorile din schițe într-un mod clar și rapid. Ajută la definirea completă a schiței, editarea parametrilor și gestionarea referințelor externe. Dacă vrei să îți faci munca mai ușoară și să reduci erorile, Sketch Navigator îți economisește timp și îți îmbunătățește precizia.
