Ce sunt fișierele template?

Când începi un proiect nou în NX, procesul pare simplu: mergi la meniul File, selectezi New, alegi unul dintre fișierele template disponibile, apeși OK și începi să lucrezi. Totuși, pentru a evita probleme pe parcurs și a te asigura că proiectul este configurat corect încă de la început, este important să alegi cu atenție atât aplicația, cât și fișierele template adecvate. Acest lucru îți va permite să lucrezi mai eficient, având din start setările optimizate pentru domeniul și tipul de lucru pe care îl ai în vedere.

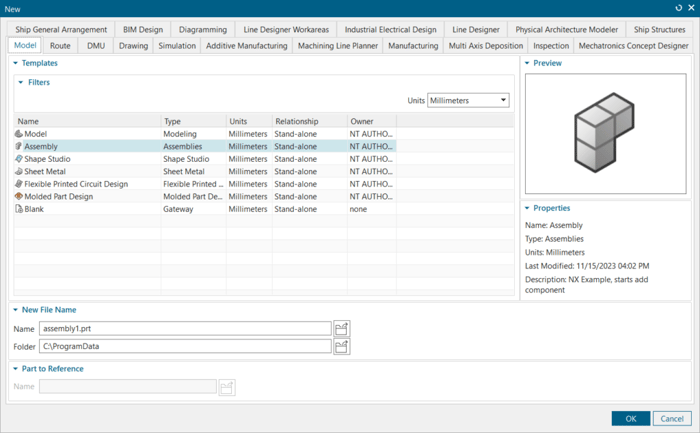

Fereastra de dialog cu fișierele template din aplicația Modeling

1. Alegerea aplicației și a template-urilor

Unul dintre primii pași importanți este alegerea aplicației și a template-urilor potrivite. NX oferă aproape 20 de aplicații, fiecare având propriile șabloane (template-uri) optimizate pentru diverse domenii. Alegerea corectă a aplicației determină și setul de comenzi pe care îl vei avea la dispoziție imediat după crearea piesei.

Aplicații disponibile

În panoul din dreapta, secțiunea Properties oferă detalii suplimentare despre fiecare șablon, ceea ce îți permite să faci o alegere informată.

Proprietățile unui fișier template

2. Ce sunt Template Parts?

În NX, Template Parts sunt fișiere preconfigurate care conțin meniuri de comenzi specifice pentru diferitele tipuri de proiecte. Acestea au configurații diferite pentru modelare, desen tehnic, simulare sau fabricație, oferind un punct de plecare adaptat fiecărui domeniu.

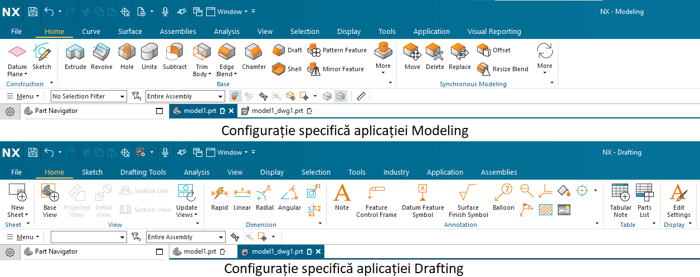

Configurații specifice diferitelor aplicații

De exemplu, un template destinat modelării va include comenzi de creare a corpurilor solide, operații booleene și modificări rapide prin Synchronous Modeling, în timp ce un template pentru desene tehnice va avea deja stiluri și formate standardizate pentru cotare, linii și adnotări.

3. Setări importante de luat în considerare

Unul dintre primii pași în configurarea unui proiect nou în NX este alegerea unităților de măsură. Această setare determină dacă vei lucra în sistem metric sau imperial, influențând toate dimensiunile și cotele din model. O alegere corectă de la început te ajută să eviți conversii ulterioare care pot introduce erori.

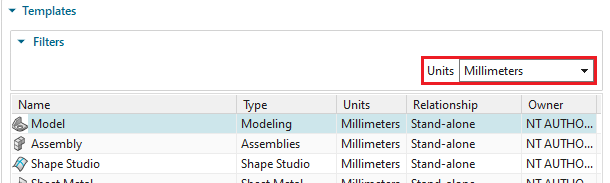

Setarea unităților de măsură

O altă setare importantă este gestionarea relațiilor între piese. La Relationship din fereastra de creare a fișierului nou, poți activa opțiunea de a stabili automat legături cu piese existente. Aceasta este o componentă-cheie a conceptului Master Modeling, unde piesa principală devine referință pentru toate versiunile și variantele produsului. Activând această opțiune, NX creează și menține automat legăturile între fișiere, asigurând actualizarea pieselor în ansambluri, desene tehnice și programe CAM.

Opțiunea Relationship

4. Ce urmează după selectarea template-ului

După ce ai ales template-ul potrivit, ești gata să începi proiectarea. Acum dispui de toate comenzile esențiale și setările corecte, astfel încât poți trece direct la lucru, fără ajustări suplimentare.

NX adaptează automat setul de instrumente în funcție de specificul fiecărei piese pe care o deschizi, afișând doar comenzile relevante. De exemplu, în aplicația Modeling, vei avea acces la comenzile pentru crearea și modificarea formelor solide și de suprafață, în timp ce în CAM, vei găsi unelte pentru generarea traseelor de scule și programarea mașinilor CNC. Pe de altă parte, în Drafting, interfața este optimizată pentru cotare, adăugarea de adnotări și generarea vederilor tehnice.

Concluzie

Alegerea corectă a setărilor inițiale în NX nu este doar o formalitate, ci un pas esențial pentru eficiența întregului proces de proiectare. De la selecția aplicației și a template-urilor potrivite până la configurarea unităților de măsură și a relațiilor între piese, fiecare decizie influențează modul în care vei lucra ulterior. Un template bine ales îți oferă din start comenzile și setările adecvate, eliminând necesitatea ajustărilor manuale și reducând riscul de erori.

În plus, NX îți oferă flexibilitatea de a lucra simultan în mai multe aplicații, adaptând automat interfața și uneltele disponibile în funcție de tipul piesei deschise. Acest lucru îți permite să treci rapid de la modelare 3D la simulare, de la proiectare la fabricație, fără întreruperi inutile.

Pe scurt, o configurare corectă de la început nu doar că îți simplifică munca, ci îți permite să te concentrezi pe ceea ce contează cu adevărat: crearea unor modele precise, optimizate și ușor de gestionat.
