Utilizarea bibliotecii de componente reutilizabile (Reuse Library) din NX CAD

Utilizarea bibliotecii de componente reutilizabile (Reuse Library) din NX CAD


7 minute de citit

Folosirea bibliotecii de componente reutilizabile, denumită în NX și Reuse Library este importantă pentru standardizarea și eficientizarea proceselor de proiectare. Acesta permite stocarea și reutilizarea componentelor, caracteristicilor și a altor elemente frecvent utilizate, eliminând nevoia de modelare repetitivă. Accesul rapid la șabloane predefinite și componente standard reduce timpul de proiectare și minimizează riscul de erori. De asemenea, centralizează și gestionează fișierele de referință, facilitând colaborarea și alinierea echipelor la standardele de proiectare impuse.

Odată cu instalarea NX, Reuse Library include o selecție vastă de repere standardizate, cum ar fi șuruburi, piulițe, rulmenți și alte elemente uzuale, precum și repere de catalog, cum ar fi menghine, bacurile universalelor și alte unelte specializate de la diverși producători, toate disponibile pentru integrare directă în ansamblu. Această bibliotecă poate fi, de asemenea, extinsă și personalizată de utilizatori, adaptându-se astfel la nevoile specifice ale fiecărei echipe de proiectare.

De asemenea, sunt disponibile și elemente refolosibile, cum ar fi schițele predefinite și grupurile de feature-uri, care pot fi integrate rapid în proiecte noi pentru a accelera procesul de proiectare.

În cele ce urmează, vom explora mai detaliat funcționalitățile cheie ale Reuse Library din NX, incluzând organizarea și navigarea prin Folder View, gestionarea eficientă a librăriilor prin Navigation Bar și opțiunile de căutare avansată disponibile. Vom discuta și modul de inserare a componentelor direct în ansambluri și beneficiile oferite de integrarea bibliotecii CADENAS, care pune la dispoziție o gamă largă de componente standard verificate de la producători consacrați.

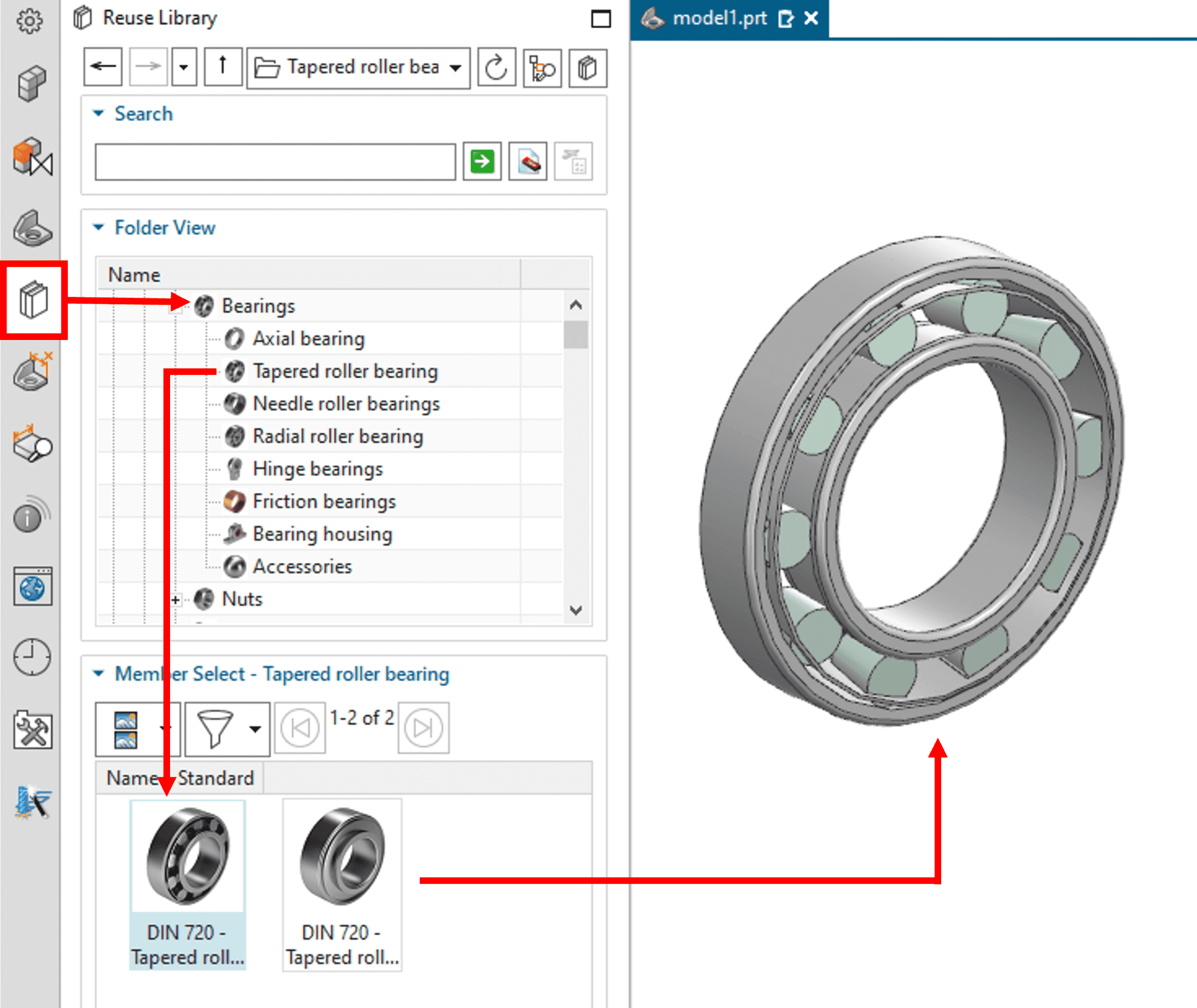

utilizarea-reuse-library-ansambluPrivire de ansamblu a bibliotecii Reuse Library

Biblioteca de elemente reutilizabile, Reuse Library, poate fi accesată din Resource Bar (situat în partea stângă a ecranului), dând click pe iconița ce seamănă cu două cărți alăturate.

Folder View

Utilizarea Reuse Library din NX implică folosirea interfeței Folder View, ce facilitează navigarea și organizarea fișierelor prin structuri de directoare clare. Aceasta afișează ierarhia folderelor, oferind acces rapid la componente și caracteristici stocate.

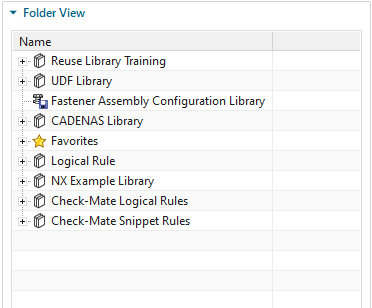

Folder View

În Folder View poți accesa librării predefinite din NX, precum CADENAS sau NX Example Library, iar, dacă este necesar, poți defini și organiza propria ta bibliotecă.

În Navigation Bar din Reuse Library, ai acces la funcții de navigare dedicate structurii librăriilor de componente, incluzând și bara de Search pentru căutarea rapidă a obiectelor din librării.

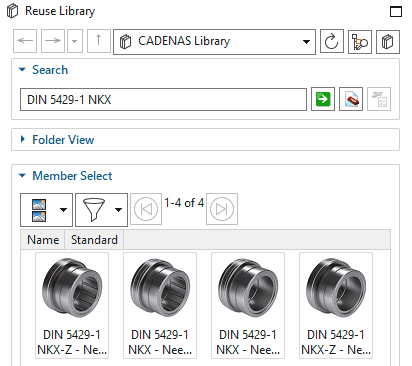

Căutarea unui rulment în librăria CADENAS

Componentele din librăria CADENAS pot fi căutate rapid cu Search in Web, accesibil prin click dreapta pe bibliotecă, permițând filtrarea rezultatelor în funcție de catalog sau furnizor.

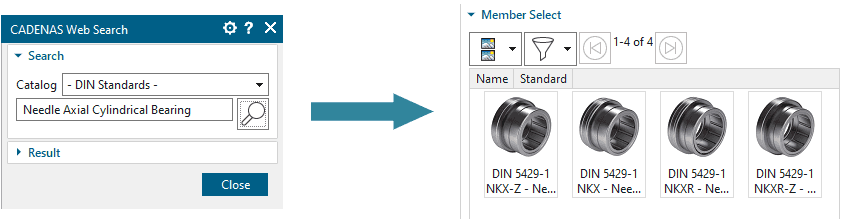

Fereastra de dialog Web Search

Inserarea elementelor deja existente

Inserarea unui Sketch

După ce ai găsit un sketch dorit în Reuse Library, poți să-l inserezi în modelul activ. Pentru aceasta, este suficient să tragi sketch-ul în spațiul de lucru sau să dai click dreapta pe el și să selectezi opțiunea Insert

Inserarea unui Sketch

Dacă sketch-ul conține constrângeri sau dimensiuni, NX va deschide automat o fereastră de dialog în care vei putea ajusta poziția și orientarea acestora, asigurându-te că sketch-ul se aliniază corect cu restul geometriei din model.

Inserarea unui User Defined Feature (UDF)

Pentru inserarea unui User Defined Feature (UDF), care poate fi un grup de operații, caracteristici sau modificări predefinite, selectează UDF-ul dorit din Reuse Library. După ce ai ales feature-ul, poți să-l tragi în modelul activ sau să folosești opțiunea Insert din click dreapta.

Inserarea unui UDF

UDF-urile permit reutilizarea unor secvențe complexe de operații, iar NX va deschide o fereastră de dialog pentru configurarea parametrilor, cum ar fi dimensiuni sau locații, dacă este necesar. De exemplu, în videoclipul de mai sus, se adaugă un canal pentru inelul de reținere și un șanfren la capătul arborelui. Fereastra de dialog care apare după inserarea UDF-ului permite ajustarea dimensiunilor șanfrenului și canalului de reținere.

Adăugarea unei componente într-un ansamblu

Pentru inserarea unei componente, cum ar fi un șurub, un rulment sau orice alt element standardizat, localizează componenta dorită în Reuse Library. După identificarea acesteia, o poți trage direct în ansamblu sau o poți insera dând click dreapta pe componentă și selectând Add to Assembly.

Inserarea unui șurub în ansamblu

Dacă este necesar, NX va deschide o fereastră de dialog pentru configurarea parametrilor de poziționare, cum ar fi locația și orientarea componentei, permițând integrarea acesteia într-un mod precis în cadrul ansamblului.

În NX, poți introduce componente în ansambluri alegând între mai multe tipuri, în funcție de cerințele proiectului:

  • Componente reutilizabile: Piese frecvent utilizate, ce pot fi adăugate rapid din Reuse Library.
  • Componente standardizate cu Part Families: Oferă opțiuni predefinite de dimensiuni sau configurații, ideale pentru piese standardizate ISO, DIN, etc.
  • Componente cu dimensiuni variabile: Permite configurarea parametrilor piesei în momentul inserării, oferind flexibilitate în adaptarea piesei la necesitățile proiectului.

Poziționarea elementelor înainte de adăugare

În NX, poziționarea componentelor reutilizabile se poate realiza folosind metoda Snap sau Positioning Feature, în funcție de precizia și flexibilitatea necesare.

Opțiunea Snap setează locația implicită de plasare la originea absolută a piesei de lucru, însă poți ajusta rapid această poziție selectând un alt punct din fereastra grafică sau o suprafață; componenta se aliniază direct la punctul ales pe fața respectivă.

Metoda Positioning Feature permite inserarea aceleiași componente de mai multe ori, iar locațiile fiecărei instanțe sunt definite printr-un Point List. Fiecare punct din listă indică o poziție specifică în ansamblu, iar componentele sunt aliniate conform unui sistem de coordonate (CSYS) asociat punctului respectiv.

Despre biblioteca de componente CADENAS

Pentru majoritatea inginerilor care utilizează NX CAD/CAM, crearea tuturor pieselor de la zero este adesea ineficientă. Este recomandat să se utilizeze componente standard furnizate de specialiști, cum ar fi motoare, rulmenți și cilindri, economisind astfel timp prin evitarea proiectării unor elemente deja existente.

Procesul tradițional de căutare și descărcare a componentelor din surse online prezintă adesea provocări. Modelele 3D descărcate pot fi incorecte, ceea ce poate duce la probleme rareori detectate înainte de implementarea proiectului, rezultând astfel în costuri adiționale evitabile.

Integrarea bibliotecii de componente CADENAS în NX

Prin colaborarea cu partenerul tehnologic CADENAS, Siemens oferă acum CADENAS Reuse Library pentru NX, o soluție integrată care le permite utilizatorilor NX accesul la piese de catalog de la sute de furnizori, toate componentele trecând prin procese riguroase de asigurare a calității modelelor.

Inserarea unui robot industrial din librăria CADENAS

Concluzie

Utilizarea Reuse Library din NX CAD optimizează procesul de proiectare prin acces rapid la componente standard și șabloane predefinite. Aceasta reduce timpul de lucru, minimizează erorile și asigură standardizarea, devenind un instrument indispensabil pentru eficiență și colaborare în proiectare.
