În NX, un Product Template este un model parametric ce deschide o fereastră de dialog personalizată, ce permite utilizatorilor să modifice și să configureze rapid parametrii unui model complex. Acest șablon poate fi folosit pentru a reutiliza componente, economisind timp și resurse în proiectele de design.

În acest articol, vom explora cum se creează și cum se utilizează un Product Template în NX, oferind un exemplu practic pas cu pas.

Aplicația Template Studio Author

Atunci când folosești comanda Product Template Author, se deschide aplicația Template Studio Author, care include mai multe componente esențiale pentru personalizarea ferestrei de configurare a componentei din template. În acest mediu, vei găsi următoarele elemente:

  • Template Dialog Box – Afișează starea actuală a ferestrei de dialog pe care o creezi. Aceasta va conține controale ce permit utilizatorului să modifice parametrii piesei.
Exemplu de fereastră de dialog personalizată

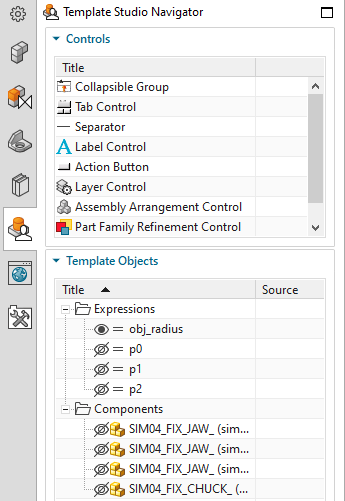

  • Template Studio Navigator– Oferă un panou cu controale și obiecte ce pot fi adăugate în fereastra de dialog a template-ului. Acesta include:
    • Controls: Acesta îți permite să adaugi controale, cum ar fi Collapsible Group sau Action Button, pentru a organiza opțiunile din fereastra de dialog.
    • Template Objects: Conține obiectele de template, cum ar fi variabilele, expresiile, componentele și corpurile ce fac parte din fișierul piesei.
Template Studio Navigator

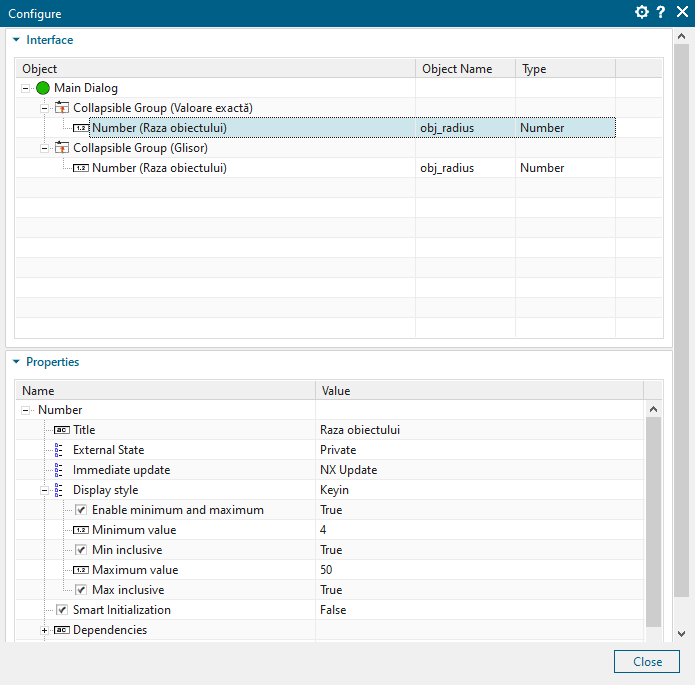

  • Configure Dialog Box – Permite personalizarea afișării și proprietăților fiecărui control adăugat în fereastra de dialog a template-ului.
Panoul de configurare a ferestrei de dialog

Pregătirea modelului pentru Feature Template Author

Pentru a crea un Product Template în NX, primul pas este să ai un model 3D pregătit, care poate fi fie creat de la zero, fie bazat pe un fișier existent. Este esențial ca modelul să fie parametrizat corect, astfel încât să permită ajustarea ușoară a dimensiunilor și caracteristicilor piesei. În NX, acest lucru se realizează prin definirea de expresii sau variabile, care reprezintă parametrii ajustabili ai piesei.

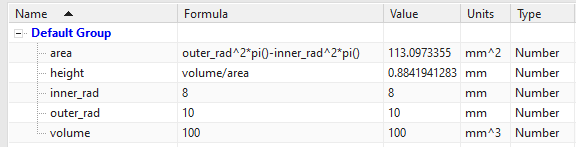

Tabel expresii și variabile

Aceste expresii pot fi dimensiuni precum lungimea, lățimea, unghiurile de rotație sau alte caracteristici importante. Parametrizarea corectă permite ca piesa să fie rapid adaptabilă la diferite cerințe, fără a necesita modificări complexe ale modelului.

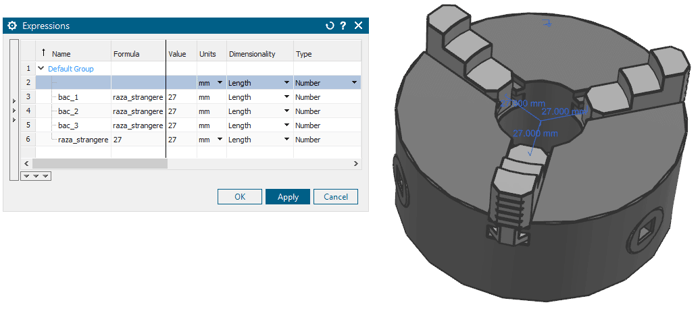

Tabel expresii pentru un ansamblu universal

Ca exemplu practic, vom utiliza un universal de strung modelat cu trei ghidaje ce permit translatarea bacurilor. Aceste ghidaje asigură mișcarea radială a bacurilor pentru prinderea pieselor de dimensiuni variate. Modelul este parametrizat astfel încât dimensiunea deschiderii și poziționarea bacurilor să poată fi ajustate rapid.

Crearea unui Product Template prin adăugarea controalelor

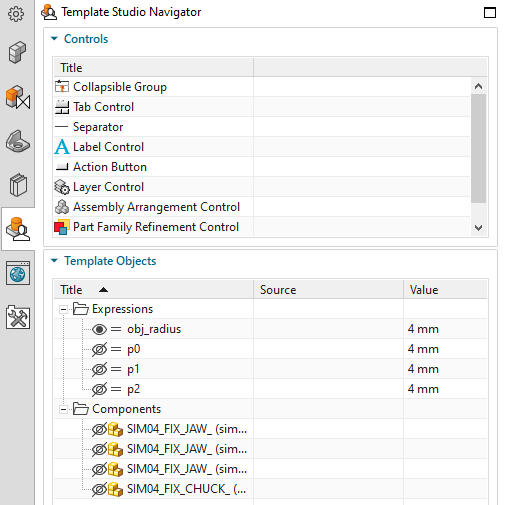

Pentru a crea un Product Template în NX, este necesar să folosești interfața Product Template Studio, unde atât Controls (elemente de control, cum ar fi tab-uri, separatoare, butoane sau etichete), cât și Template Objects (expresii și variabile definite anterior) se găsesc în Template Studio Navigator, fiind disponibile pentru personalizarea unei ferestre de dialog.

Product Template NavigatorTemplate Studio Navigator

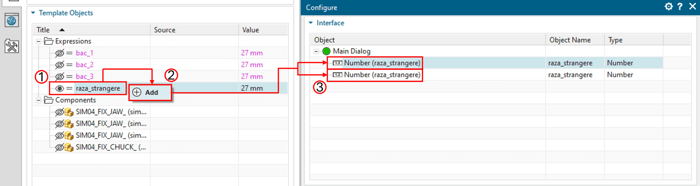

În cazul universalului, se adaugă de două ori expresia corespunzătoare razei de strângere a bacurilor din Template Objects. Prima instanță este configurată pentru a permite utilizatorului să regleze raza vizual și intuitiv cu un slider, iar a doua instanță este configurată pentru introducerea precisă a valorii de la tastatură.

Adăugarea variabilei ce controlează deschiderea bacurilor

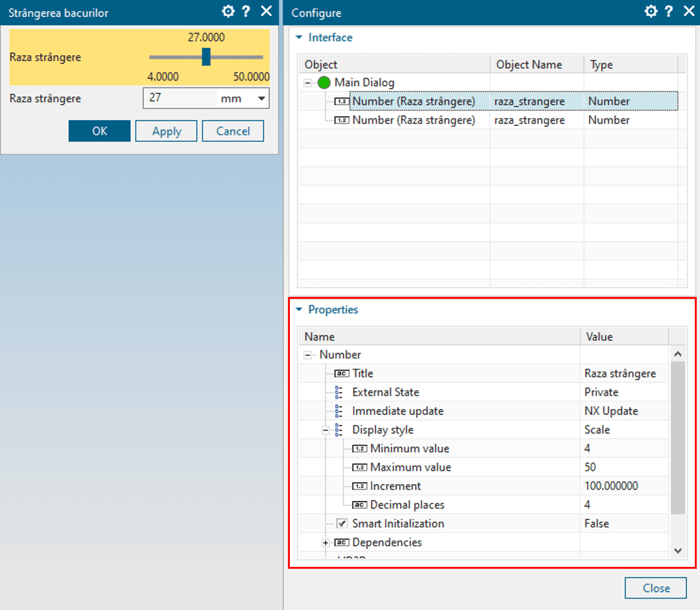

În grupul Properties al ferestrei de configurare, se ajustează setările fiecărui element: se oferă denumiri sugestive, cum ar fi Rază strângere, se aplică limite de minim și maxim pentru a preveni introducerea valorilor incorecte, iar stilul de afișare este schimbat – de exemplu, slider-ul este selectat Scale din câmpul Display Style, iar pentru introducerea de la tastatură este selectat Keyin.

Proprietățile ce pot fi modificate pentru raza de strângere a universalului

Utilizarea unui Product Template într-un ansamblu

Pentru a utiliza un Product Template în NX, este necesar să deschizi ansamblul care include componenta parametrizată și să dai click dreapta pe aceasta apoi să alegi Edit Reusable Component din meniul contextual al componentei din Assembly Navigator. Prezența unei pictograme speciale în coloana Info indică faptul că această componentă este un Product Template

Ajustarea deschiderii bacurilor

După ce selectezi această opțiune, se deschide o fereastră de dialog, care include toate opțiunile de configurare definite anterior. În cazul nostru, poți ajusta raza de strângere a bacurilor, fie prin slider-ul intuitiv, fie prin introducerea exactă a valorilor din tastatură.

După aplicarea modificărilor și apăsarea butonului OK, dimensiunile modelului sunt actualizate automat, reflectând noile valori setate.

Concluzie

Product Templates în NX simplifică procesul de adaptare și reutilizare a componentelor parametrizate, oferind o metodă eficientă pentru configurarea dimensiunilor și caracteristicilor direct dintr-o fereastră de dialog personalizată.
