Part Families în NX permite generarea unor familii de piese similare pe baza unui șablon (template). Procesul presupune definirea unei piese de bază, parametrizate, iar apoi, utilizând un tabel integrat, se stabilesc valorile specifice pentru fiecare membru al familiei.

Acest instrument este utilizat frecvent pentru a crea rapid cataloage de piese standard, cum ar fi șuruburi, șaibe, rulmenți și alte componente mecanice, care variază doar prin câteva dimensiuni cunoscute.

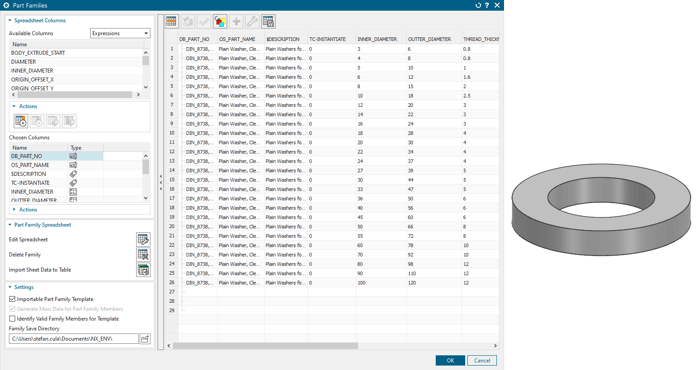

part-families-overviewPrivire de ansamblu Part Families

Pentru a crea o familie de piese standard în NX, procesul începe cu realizarea unui fișier template ce conține un model parametrizat. Acesta poate fi utilizat pentru a genera mai multe variante ale aceleași piese, fiecare având dimensiuni și atribute specifice, fără a fi necesar să modelezi piesele de la zero.

Crearea piesei șablon (template)

Primul pas în crearea unei familii de piese este realizarea piesei template, care va servi drept bază pentru toate variantele viitoare. De exemplu, se poate crea o șaibă standard, utilizând expresii pentru parametri precum diametrul interior, diametrul exterior și grosimea. Aceste expresii permit ajustarea ușoară a dimensiunilor piesei în funcție de cerințele specifice ale fiecărui membru al familiei.

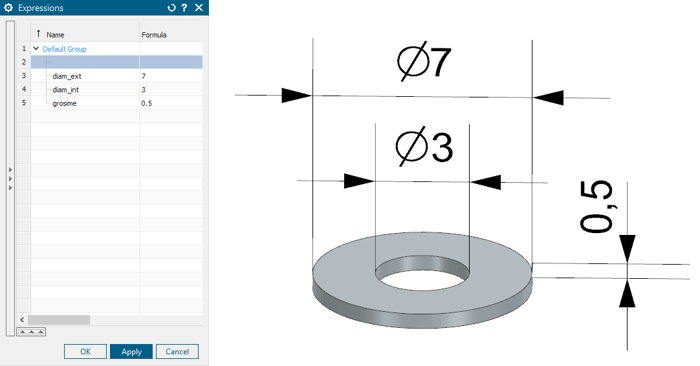

Crearea expresiilor pentru o șaibă

Configurarea și generarea membrilor familiei

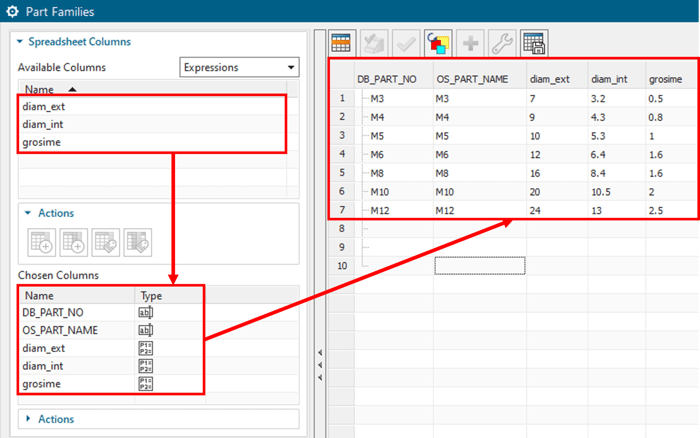

După ce piesa template este definită, se folosește comanda Part Families pentru a configura un tabel cu parametrii familiei, care include dimensiuni și alte atribute variabile. În acest tabel se completează valorile dorite pentru fiecare membru al familiei, iar comanda Create Parts este utilizată pentru a genera fișierele individuale. Aceste fișiere vor fi salvate ca read-only, permițând modificarea lor doar prin actualizarea piesei template sau a tabelului. Membrii familiei pot fi ulterior utilizați în ansambluri ca piese standard, fiecare având dimensiuni și atribute predefinite.

Dacă nu creezi fișiere pentru membrii familiei, aceștia rămân ca variante virtuale în cadrul șablonului și vor fi generate pe moment, în funcție de nevoia de utilizare.

Clase de atribute pentru personalizarea familiilor de piese

Pentru crearea unei familii de piese, ai la dispoziție opt clase de atribute diferite, fiecare având rolul de a permite modificarea valorilor în tabel pentru a obține configurații variate ale pieselor. Aceste clase includ:

  • Expressions: Definirea valorilor pentru expresii parametrice.
  • Features: Activarea sau suprimarea caracteristicilor modelului.
  • Mirror: Utilizarea unui corp simetric sau inversat.
  • Density și Material: Atribuirea densității și a materialului.
  • Asserted Mass: Suprascrierea calculului masei cu o valoare fixă.
  • Attributes: Definirea atributelor piesei și a valorilor lor posibile.
  • Components: Înlocuirea sau eliminarea unui component într-un ansamblu.

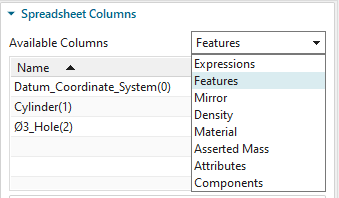

Clasele de atribute existente

Utilizarea Part Families cu Add Component

Membrii unui Part Family pot fi adăugați într-un ansamblu utilizând comanda Add Component. Procesul presupune selectarea piesei template, urmată de alegerea variantei dorite din tabelul familiei, pe baza parametrilor definiți (dimensiuni, materiale etc.). După selecție, piesa este poziționată automat în ansamblu cu atributele configurate. Această metodă este rapidă și ideală pentru situații în care piesele sunt deja generate și salvate ca fișiere separate.

Utilizarea componentelor cu Add Component

Utilizarea Part Families din Reuse Library

O altă opțiune este integrarea membrilor familiei din Reuse Library. Prin organizarea pieselor într-o bibliotecă standardizată, acestea devin ușor accesibile direct din interfața NX. Utilizatorul poate selecta și plasa piesele direct în ansamblu, fără a naviga manual prin foldere. Această metodă este preferată în medii de lucru colaborative, unde biblioteca de piese trebuie să fie accesibilă întregii echipe.

Utilizarea componentelor din Reuse Library

Adăugarea componentelor cu Part Families în Reuse Library

Pentru a adăuga în Reuse Library o componentă ce folosește Part Families, mai întâi creează un folder în Reuse Library Management. Apoi, accesând Reuse Library → Reuse Library Management și dând click pe Add Library poți crea un nou folder. Alege locația unde dorești să salvezi fișierele și confirmă crearea folderului. După ce ai creat folderul, salvează piesa parametrizată în acest folder.

Adăugarea unei biblioteci de componente reutilizabile

Fișierul KRX oferă acces rapid și organizat la componentele parametrizate din Reuse Library. Prin utilizarea acestuia, poți adăuga imagini de previzualizare pentru familiile de piese și poți selecta parametrii necesari pentru a alege varianta ideală, simplificând astfel instalarea și înlocuirea componentelor.

Un alt avantaj al fișierelor KRX este posibilitatea de a activa sau dezactiva anumite caracteristici ale piesei direct prin tabelul Part Family. Astfel, utilizatorul poate controla prezența unor elemente precum găuri, bosaje sau nervuri, fără a edita manual modelul 3D.

Materialul piesei este, de asemenea, gestionat prin familia de piese, ceea ce asigură consistență în utilizarea materialelor pentru toate variantele definite. În plus, fișierul KRX facilitează lucrul în echipă, deoarece piesele standardizate devin accesibile din biblioteca partajată, iar membrii echipei pot adăuga și utiliza variante direct în proiecte.

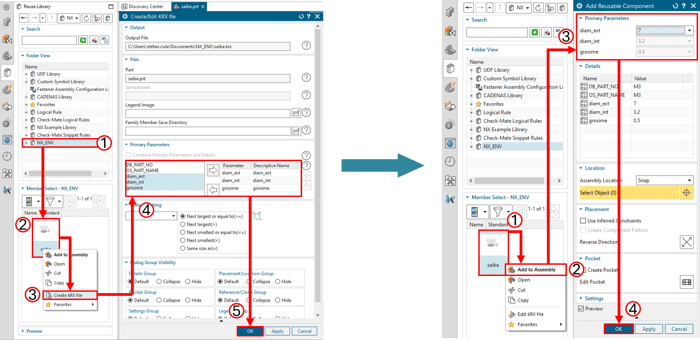

Crearea fișierului KRX și adăugarea unei componentei în ansamblu

Concluzie

Part Families din NX simplifică procesul de creare și gestionare a pieselor standardizate, economisind timp și asigurând consistență în procesul de modelare 3D. Fie că sunt utilizate prin Add Component sau din Reuse Library, aceste piese oferă flexibilitate și accesibilitate, devenind un instrument esențial pentru proiectare eficientă.
